土砂災害警報システムの紹介
　　　　　　　　　　　↓以下の関連ページもクリックしてください

機器構成

■機器構成
　土砂災害警報システムで用いる、主要な機器の特徴をまとめました。

■警報ユニット

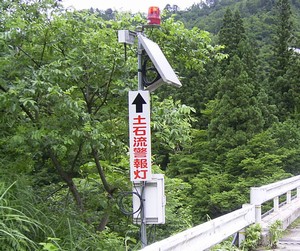

●現地独立型の警報ユニット

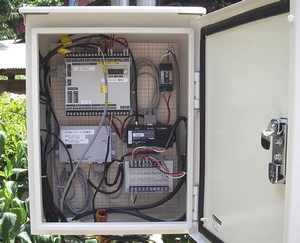

●4ｃｈロガーと携帯FOMA通信装置を組み合わせた警報盤

現地では、１ｃｈ警報器または2ch警報器によりセンサーの異常を監視し、異常値を感知した場合には警報用の接点信号を出力します。
電源は、災害時に停電の心配の無い太陽電池とDC１２Vバッテリーを使用したソーラ駆動電源です。

使用機器名
　・1ch警報ユニット　GAU-01A
　・2ch警報ユニット　GAU-02A
　・４ｃｈネットワークロガー　GS-0055
　・太陽電池ソーラ電源設備

■通信装置

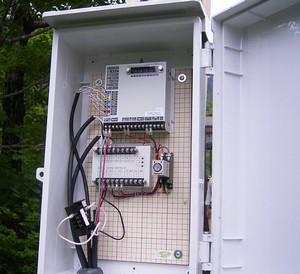

●無線中継装置＋警報ランプ

●上：無線リレー
（無線接点電送器）
下：太陽電池充電コントローラ

警報器が異常値を感知した場合、警報信号を有線または無線で伝送します。
携帯電話（FOMAなど）のパケット通信を利用しセンタ管理するWeb遠隔警報サービスもあります。

主な通信機器
　・有線（通常300ｍ程度）
　・特定省電力無線モデム　GS-0031
　・小エリア無線モデム　GS-0064
　・無線リレー（無線接点伝送装置）
　・電話回線（公衆回線,ISDN,ADSL,Bフレッツ）
　・FOMAパケット通信（ユビキタスモジュール）
　・電源設備（太陽電池とバッテリ）

■警報表示機

●中型のサイレン・回転灯

●小型のサイレン・回転灯

警報器が異常値を感知した場合、サイレン・回転灯（パトライトなど）により危険を知らせます。また、無線リレーなどの通信装置との接続も可能です。
　また、センタ－側から携帯電話を利用し、サイレンを鳴らしたり、警報メールを配信するサービスも可能です。

使用機器名
　・無線リレー
　・サイレンアンプ　DC12V　20W
　・サイレンスピーカー　10Wタイプ
　・警報表示器（サイレン、回転灯赤＝警報表示、回転　　灯黄＝故障表示など）
　・電源設備（太陽電池とバッテリ）

●従来型のITVカメラ

●●最新のWebカメラ

■監視カメラ

　最新のWebカメラを設置すれば、ISDNやADSLの電話回線で、低コストで,動画に近い画像を、インターネット経由で見ることができます。
