簡易雨量計で測定する豪雨のイメージ
2024-07-02  ▼末尾へ
簡易雨量計 GRC-01

建設現場向きの簡易雨量計 GRC-01

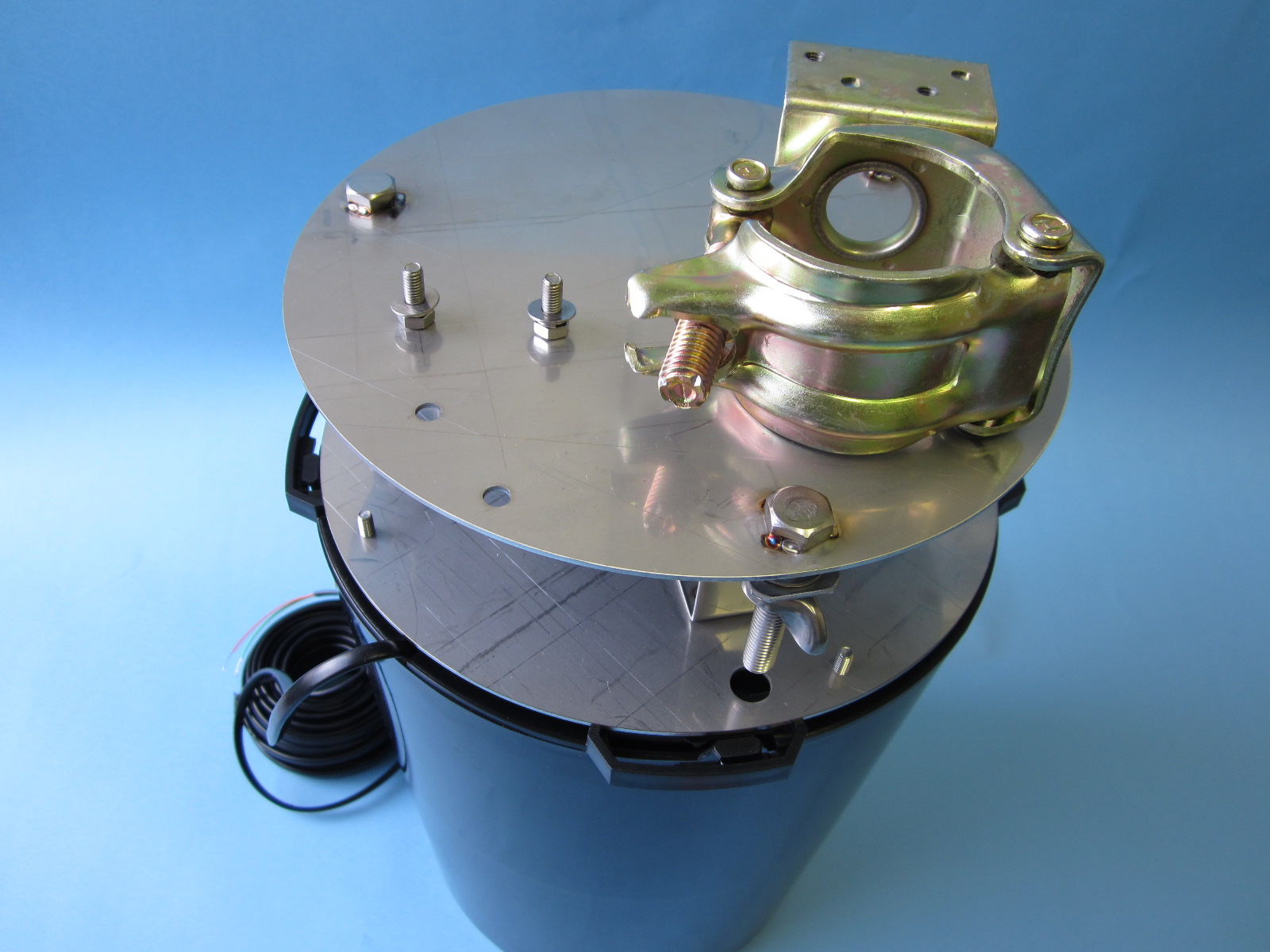

簡易雨量計 GRC-01の外観(単管用の架台付)
▲Topへ  ▼末尾へ

製品概要

 ●設置が簡単。1パルス0.2o分解能で計測できる雨量計

 ●本体が樹脂製で腐蝕せず。防水処理や防塵対策済み。

 ●水平調整架台で仮設用単管パイプにも容易に取り付け

 ●雨量警報ロガーGTR-01R等と組合わせることで,雨量の記録や警報が現場事務所できます

 ●WEB遠隔監視サービスの利用で、離れた場所で雨量の確認ができます

 ●別売の堅牢な雨量計架台との組み合わせも可能。


製品の特徴

雨量計本体は安価な製品ですが、高温多湿な日本国内で使うと、数ヶ月で目詰まりしたり、1〜2年で故障する問題点があります。

当社では、現場の使い勝手や、耐久性を上げるため、さまざまな加工を施しています。その一部を御紹介します

こだわりの二重フィルターにより目詰まり防止

もともと雨量計には簡単なフィルターが付いています。しかしこの標準付属フィルターには、日本の落ち葉が絡まりやく、数ヶ月で目詰まりして使えなくなるケースが頻発します。


この雨量計に2つのフィルターが追加されています。上のステンレス網で大きな葉っぱを取り除き、さらに下段の銅製メッシュで、細かなゴミを取り除きます。特に銅製フィルターは、銅イオンの抗菌作用により、雨量計の目詰まりの原因となる水垢や「ぬめり」の付着を減らします。


完全防水処理により電気的故障を防ぐ

日本の多雨、多湿の環境下で使うと、数年で中の接点パルスを出す電気回路に水がしみ込み、腐蝕して故障するトラブルも発生します。

この雨量計は水に弱い電気回路部に、シリコン樹脂を注入し防水加工を施しているので、湿気の多い日本の環境でも、長期間の観測に耐えます。


専用架台により水平調整が容易

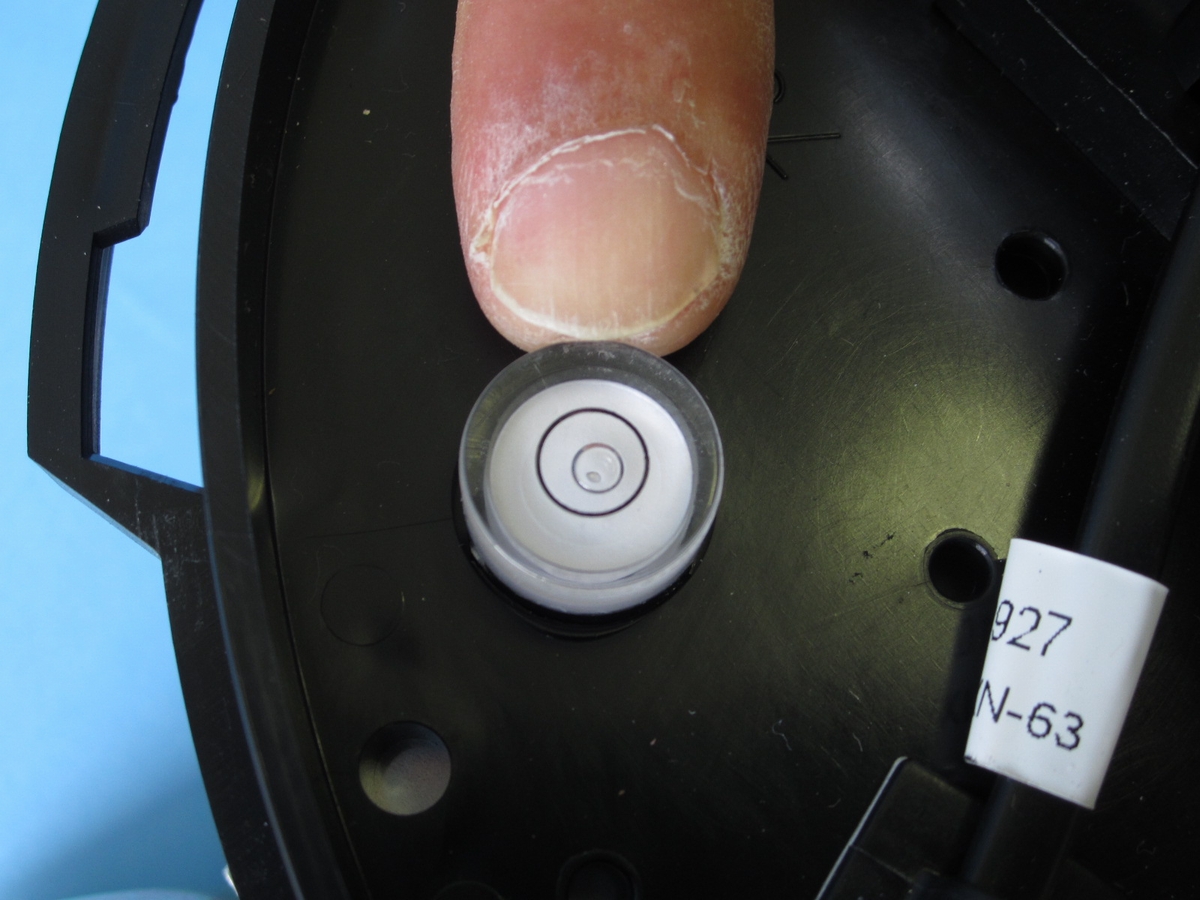

雨量計は中で、小さなマス(バケット)がシーソーのように上下して雨量を計ります。そのため、雨量計が傾いていると、正確な雨量は測定できません。雨量計には気泡式の水準器が付いていて、これを見て水平に合わせる必要があります。

現場で雨量計を設置して、水平調整を行うのは意外と面倒です。この雨量計には、単管用の水平調整架台が用意してあります。工事現場などで、仮設の雨量計を設置する際など、スピーディーに作業が進みます。


以上は一例です。あくまで「簡易な雨量計」ですが、環境条件の厳しい現場向けに、さまざまな工夫を施し、耐久性を向上させています。

▲Topへ  ▼末尾へ

設置・接続例

この雨量計は建設現場で使用される仮説用の単管パイプに、簡単に取付けられます。出力は無電圧接点パルスですので、パルスカウンター付きのデータロガーに接続すれば自動記録ができます。

接点入力機能のない一般的な電圧データロガーに接続する際は、雨量パルス-電圧変換器GS-1215が利用できます。

さらに現地で雨量警報判定やSDカード記録が必要な場合は雨量警報ロガーGTR-01R(PDF資料)が接続できます。

お知らせ 2024.07.02:  新しい製品は使用する線の色が「-黒」に変わりました
従来の簡易雨量計のパルスの線は赤と緑・黄色
従来の簡易雨量計のパルスの線は赤と緑・黄色使用
新しい簡易雨量計のパルスの線は赤と黒
新しい簡易雨量計のパルスの線は赤と黒を使用








2024年の半ば以降出荷した雨量計は、パルス出力を出力する線の色が変わっています。

パルス出力が出ない場合は、赤−黒の組合せを試してみてください。

従来の製品: パルス出力は「赤−黄色・緑色」(黄色と緑は内部で繋がっている)

新しい製品: パルス出力は「赤−黒」使用。

▲Topへ  ▼末尾へ

仕様

簡易雨量計 GRC-01の詳細スペック。
     カタログ(PDF)
     一般的な雨量計との比較資料
     設置・取付説明書と注意事項

表:簡易雨量計GCR-01Aの仕様
項目 仕様
型式 GRC-01
測定方式 転倒ます型雨量計
受水口径・面積 直径 165mm,面積 214平方cm
信号出力 磁気リードスイッチによるメーク接点出力
接点出力時間 50msec 以上(80〜120msec)
接点容量 30VA(DC30V×1A 以内)
測定分解能 1転倒雨量 0.2mm
測定範囲 最大降雨強度 100mm/h 以下
測定精度 ・50mm/h 以下の雨 :±4%以内
・50mm/h を越える雨:±5%以内
外形寸法 上部φ165mm×下部φ200mm×H240mm
本体重量 1.2kg(付属ケーブル含む)
本体材質 耐候性 ABS 樹脂
付属ケーブル長 12m(断面積 0.13平方mm)
最大ケーブル延長 300m以内
使用温度範囲 1〜50℃(凍結しないこと)
専用架台寸法 φ200mm×H90mm(単管取付部 60mm 突起)
架台材質・重量 SUS 製、2kg
▲Topへ  ▼末尾へ

価格・オプション

基本の組み合わせは、雨量計本体と単管架台のセットでの販売です。雨量計や架台の単体販売も行っております。

雨量計の価格表 (消費税別、送料は別途必要)
簡易雨量計の本体
簡易雨量計用の単管取付架台
本格的な雨量計架台−堅牢SUS製
雨量計接点パルスレートの変換器
雨量計本体 単管取付架台 堅牢型架台 0.5mmパルス変換器
¥48,000円
2023年7月価格改定
¥16,000円 ¥38,500円
2024年3月価格改定
¥10,000円
  ※雨量計は標準在庫品でが、一時的な在庫切れで納期が掛かる場合もあります。
  製品の在庫一覧
▲Topへ  ▼末尾へ

お取引方法

見積依頼

●まず、お見積りをいたします。数量、連絡先・必要数、希望納期等をご記入の上、下記、問い合わせ窓口に連絡をください。送料も含めた販売金額と、概略納期を返信いたします。

注文方法、請求・支払手順

「見積書」をご確認の上、「注文書」をお送りください(FAX、メール,郵送)。
   ●「支払い」は、納品後に「請求書」をお送りします。御社の締日から1ヶ月以内を目安に「現金振込」お願いします。
