概要
拡大表示 ひずみゲージアンプ 低消費電力のひずみアンプ
 ひずみゲージを電圧ロガーに接続するためには微小な信号を増幅するアンプが必要です。このひずみゲージアンプは、1ゲージ、2ゲージ、4ゲージの変換器のブリッジ電圧信号を、200倍〜2000倍に増幅し±5Vの直流電圧に変換するインタフェースです。消費電流がDC12V駆動で25mAと省電力です。
特徴
拡大表示 ひずみゲージアンプ ■小型で省電力の変換器です
 手のひらサイズの小型変換器です。制御盤や接続箱のスミにも納まります。電源はDC10〜16Vで、消費電流も25mA(350Ω4ゲージ使用時)と少ないので、野外での、ソーラやバッテリによる計測や、制御盤への組み込み用途や車載用にも使えます。
拡大表示 アンカーの荷重計測  ■土木・建築現場に最適
 屋外使用を前提に作られた静ひずみアンプです。動作温度範囲も広く(-10〜50℃)、温度ドリフトや、ノイズも少なく、土木・建築現場で使用できます。
 小型で、現場の接続ボックスへの組み込みも容易です。

←アンカーのロードセルの荷重計測例
拡大表示 土圧計ひずみアンプ 拡大表示 縦型伸縮計のひずみ変換 ■市販のひずみセンサに対応
 一般的なひずみ変換器に適合します。
  ・1ゲージ(120Ω 3線式固定)
  ・2ゲージ(120Ω)
  ・4ゲージ(350Ω等)

注意:ノイズを防ぐためのローパスフィルターが入っており、動的な応答性は低いので、静ひずみアンプとしてお使いください。

←各種の土木用計測機器との接続例

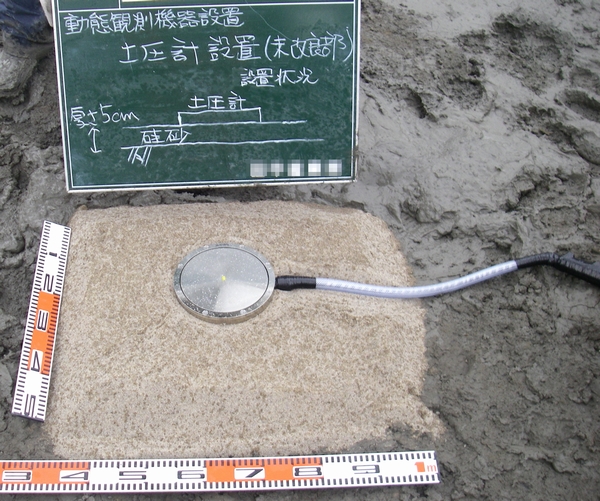

土圧計 変位計
拡大表示 水圧計の歪増幅 拡大表示 4CH電圧ロガーとの接続例
間隙水圧計 4chロガーに接続 Top
仕様
 代表的な特性を示します。
項目 仕様
適合センサ  ひずみゲージ式変換器 1ゲージ(120Ω3線式)、2ゲージ(120Ω)、4ゲージ(350Ω等)
センサ入力範囲  0.5〜2mV/V
ブリッジ電圧
 2.5V(定電圧駆動)
増幅率(アンプゲイン)  200,400,1000、2000倍(ディップスイッチ切替)
出力電圧範囲  約-5.1〜+6.5V(0〜5V又は0〜-5V出力可能)
ゼロ・スパン調整  側面トリマによる
非直線性  0.1%/F.S.以内
温度変化の影響  ±0.02%F.S./℃以内
電源電圧  DC10〜16V(12V電源に対応)
消費電流  約25mA(350Ω 4ゲージ使用時)
動作温度範囲  -10〜50℃(結露の無い事)
寸法  50×80×20mm(突起部を含まず)
重量  約120g
■接続方法
  詳しい接続方法は、仕様書/説明書、をご覧ください。図を拡大する

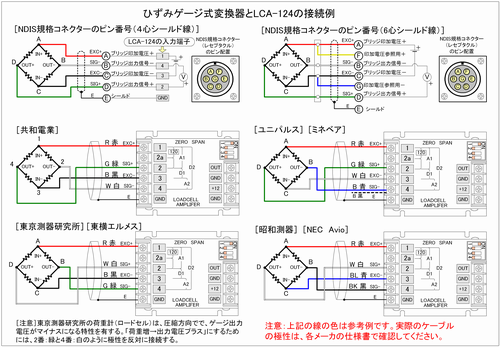

拡大表示 : ひずみ変換器の接続図
※ひずみゲージ変換器のケーブルの色や極性はメーカによって異なります。上図は、一例ですので、メーカの仕様書を確認してください。
            Top
用途
拡大表示 ひずみゲージアンプの制御盤組込み ■1〜2チャンネルのひずみ計測に
 計測現場では、他のセンサに混じり、1チャンネルだけ歪センサーが必要な場合があります。ひずみ専用ロガーを用意するのは不経済。そこで、この変換器を使えば、0〜5Vや1〜5Vの汎用の電圧ロガーに、ひずみ変換器を接続できます。
制御盤内への組み込み例
拡大表示 歪みゲージアンプの接続ボックス ■センサーのすぐ脇に設置可能
 ひずみセンサーから計測器まで、微弱なブリッジ電圧を長距離伝送すると、ノイズや温度変化の影響を受けます。この「ひずみインタフェース」は低費電流で自己発熱や電力伝送ロスが少ないので、センサー脇に設置し、細いケーブルで接続できます。
←アンカーのロードセルの脇に設置した例
拡大表示 歪みゲージアンプのバッテリ駆動 ■バッテリやソーラでの観測
 12V電源が使え、消費電流は25mAと、一般の歪み変換器より少な目です。山間地や工事現場などの商用電源の無いところで、太陽電池やバッテリーの電源で、ロードセルや間隙水圧計など観測する用途にも適します。
←山間地での変位計の観測計器
Top
計測システム例
拡大表示 :: アンカーのロードセルの遠隔計測例
●携帯パケット通信によるアンカーのロードセルの遠隔計測例 図の拡大表示 Top
使用上の注意点

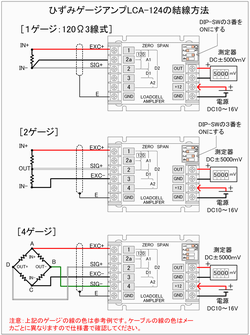

拡大表示 : 歪みアンプへのゲージの接続方法
●歪みゲージ接続方法図の拡大表示
注:ひずみゲージのシールドを避雷器のアースに接続し接地した場合は、当アンプの「GND」にはなにも接続しないでください。
■1,2,4ゲージに対応
このひずみアンプは以下のゲージに対応。
 ・1ゲージ(120Ω3線式)
 ・2ゲージ(120Ω)
 ・4ゲージ(350Ωなど)
電線の延長について
 このアンプは定電圧ブリッジ方式のため、電線が長くなると、電線の心線の電気抵抗のばらつきや、電線抵抗の温度変化が計測誤差となります。
 歪みゲージとアンプ間の距離がある場合、同じ太さの、抵抗値の低い電線を使用してください。
■アースの接続について
 当アンプの「GND」端子はシールド専用ですので、アース(大地への接地)には接続しないでください。地盤に密着するロードセルや土圧計、間隙水圧計などの埋設型センサーを使用した場合、アースから「GND」に落雷のサージ電圧が逆流入し、アンプを壊す危険が高まります。
Top
オプション
拡大表示: ひずみゲージアンプのゼロ・スパンの調整 ■ひずみセンサーに合わせて出荷
 (標準オプション、注文時指定)

 ひずみセンサーの仕様に合わせて、アンプのゼロ点とスパンを調整し、出力電圧0〜2.5V、0〜5Vなどに設定して出荷します。調整範囲に収まらないゲージも場合もあるので事前にご案内します。
←出荷時のゼロ・スパン調整(ひずみ発生器使用)
■特殊仕様の製品
 標準品は、ブリッジ電圧2.5V、増幅率200〜2000倍、出力電圧0〜±5V以内です。お客様の用途に応じた製品も作成します。カスタマイズ品はおおむね50台ロットで受注生産いたします。
 (1)1〜5V出力
 (2)ゼロ点3V、スパン±2V出力 など
←標準品のディップスイッチ設定項目例  Top
価格
           標準価格表
品名 価格 備考
歪みゲージアンプ
LCA-124
 ¥70,000
 税込¥73,500
保守用在庫品。新規販売は受注生産となります。
特殊仕様製品    → 50台以上のロットで製作いたします。
 4ゲージ専用アンプLCA-4Gの価格はこちら
