LevelSinkGEH-300W_spec.pdf カードロガーGTR-01A:1チャンネル電圧ロガー(ジオテク)
>

ジオテクサービス株式会社

1CHの電圧計測が可能なデータロガーです。12V動作で低消費電力のため、遠隔監視、自動観測に最適です。

HOME  >> 製品紹介  >> データロガー  >> カードロガーGTR-01A >> 目次(サイトマップ)
2024-04-15
お知らせ 2023.12.27:1CHカードロガーGTR-04Gは販売終了しました

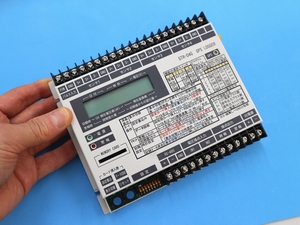

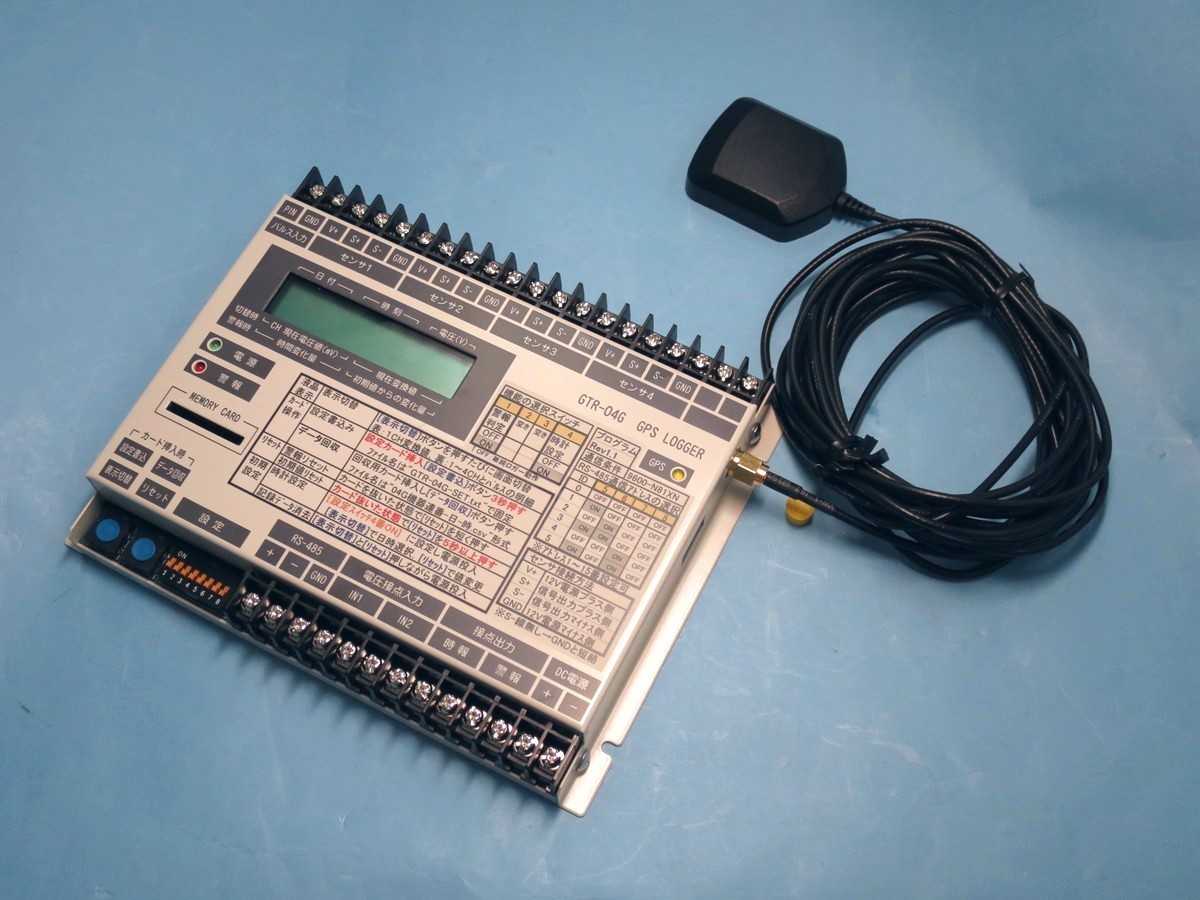

ジオテクサービスの製造中止となったデータロガーGTR-01Aの後継機のGTR-04Gデータロガーの外観 後継の4CHロガーGTR-04Gの外観

SDカードロガーGTR-01は、主要部品の半導体が製造中止になったのに伴い、販売終了となりました。15年に渡り長らくご利用いただきありがとうございました。

なお、上位互換の後継データロガー「GT-04G」は販売を継続しておりますので、こちらも御検討ください。

お知らせ  機能アップについて

これまでカードロガーGTR-01Aをお使いの皆様へ,SDHCカード対応のお知らせです。

GTR-01A(Rev1.2b以降)は4GB以上のSDHCカードが利用可能です。

2013年09月以前に販売した製品(Rev1.2の製品)では、データ回収の際に、4GB以上のSDHCカードの一部の製品で書き込みエラーになるケースがありました。

たとえば、「初期化直後のSDHCカードに書き込みできるが、一回2GB以上データを書き込まれらSDHCカードではエラーになる」というような例があります。

なお、旧製品については、プログラムの無償バージョンも行っています。お客様の送料負担で製品をお送りいただければ、バージョンアップして返送いたします。

  • 注意:

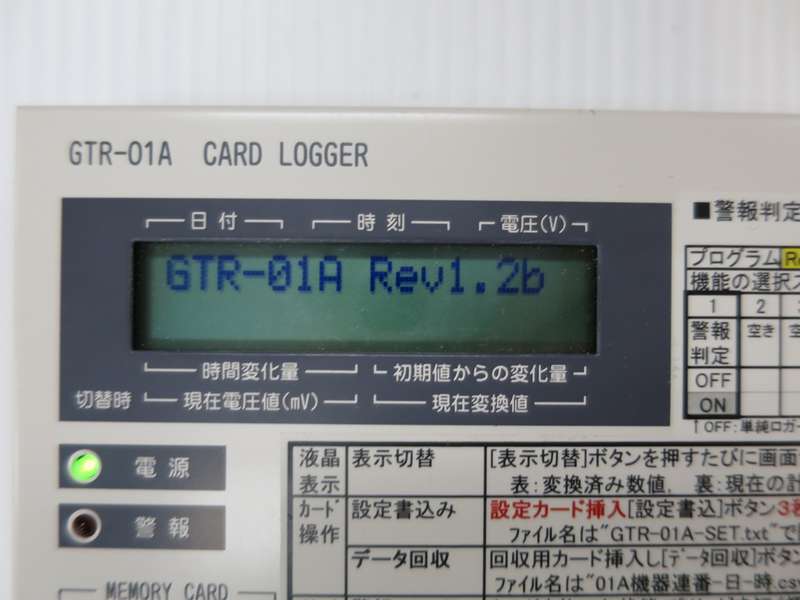

    プログラムのバージョンは電源投入時に液晶画面に表示されます。
    ・未使用のSDHCカードを挿入した場合、最初の認識に1分程度の時間を要する場合があります
    途中でカードを抜かず、しばらくお待ちください。
    稀に、書き込みエラーになるSDHCカードもあります
  •
以下の写真はクリックで拡大できます

Top

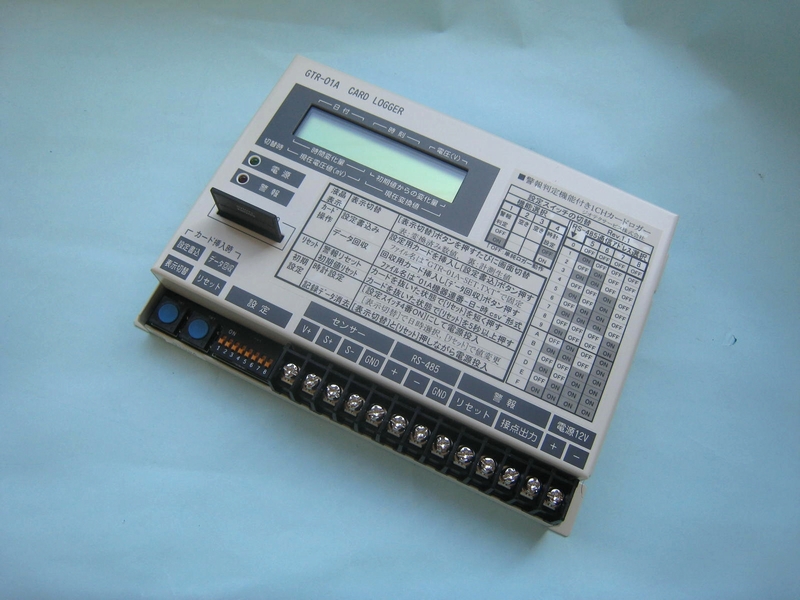

概要

ひずみゲージアンプ

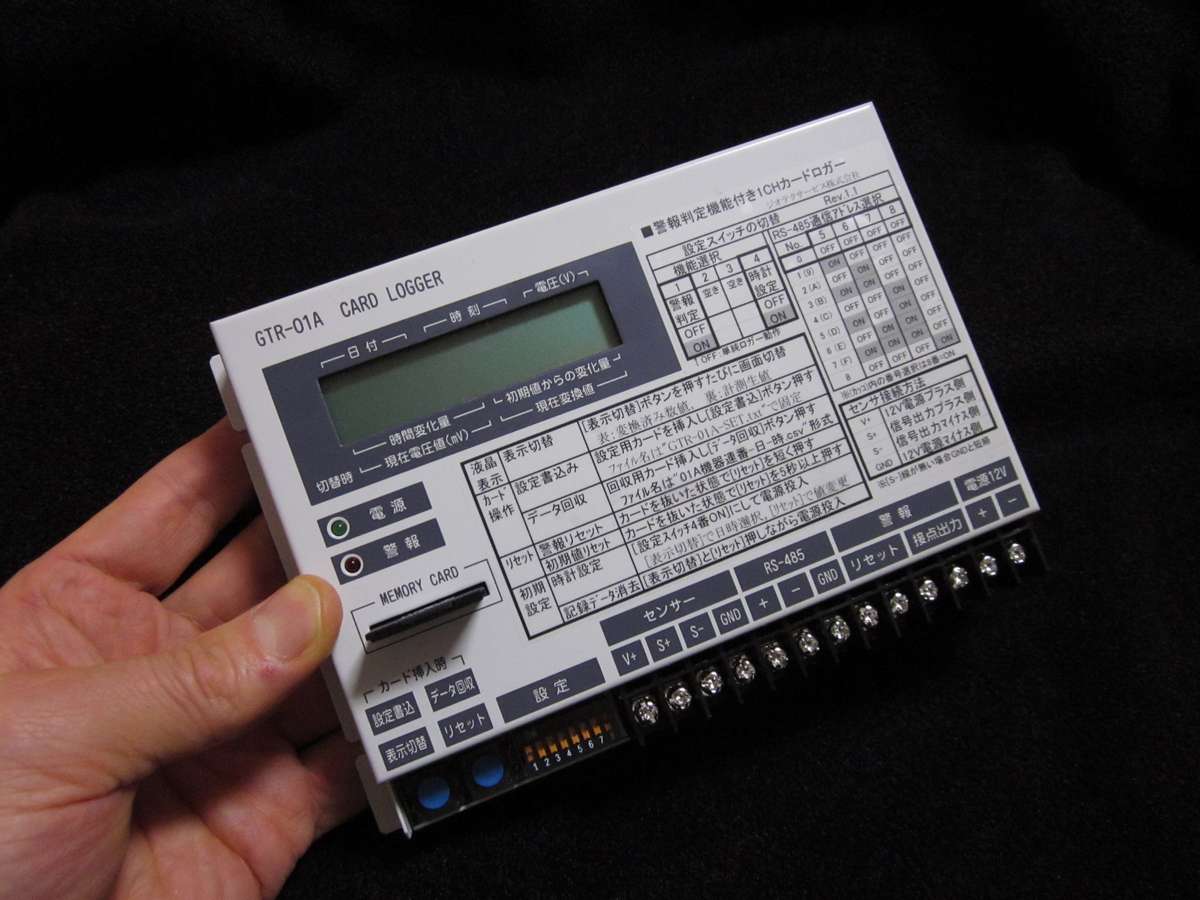

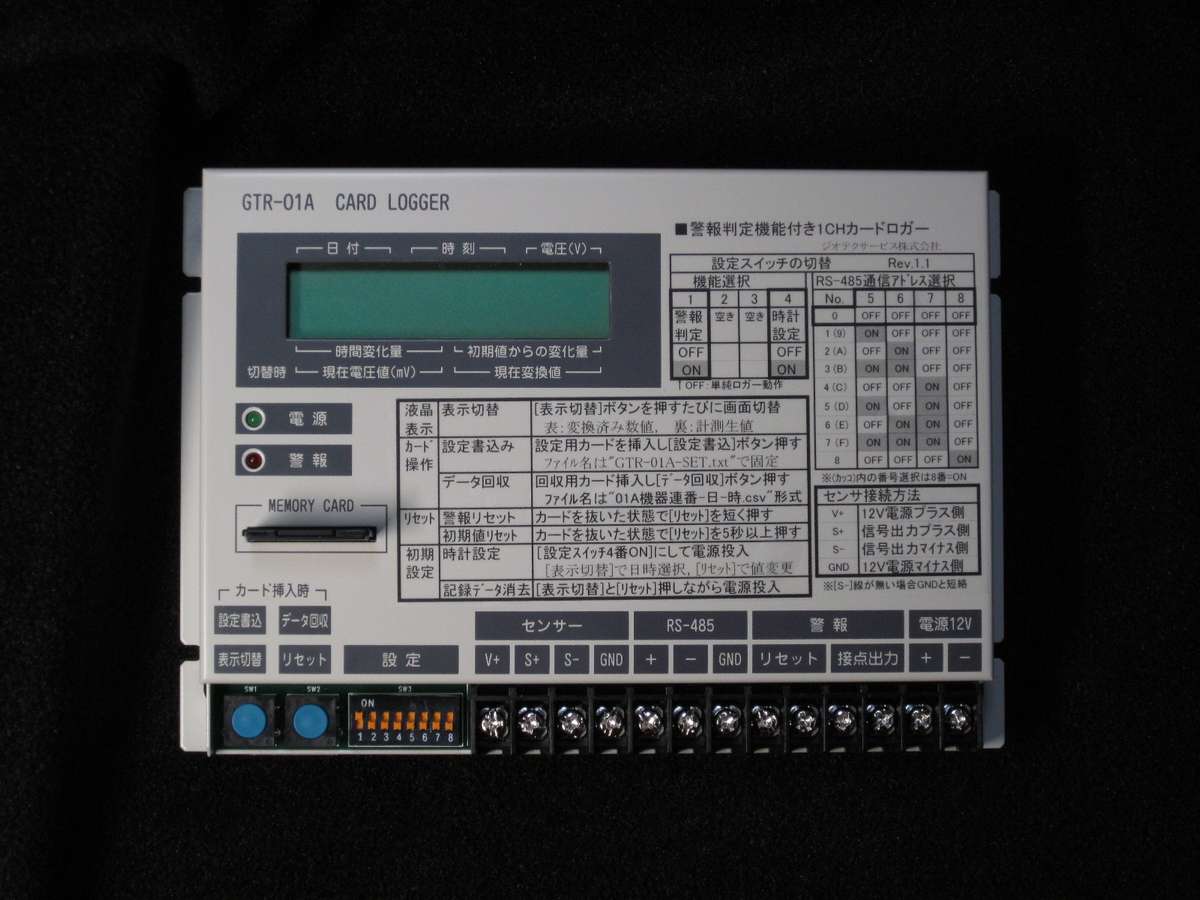

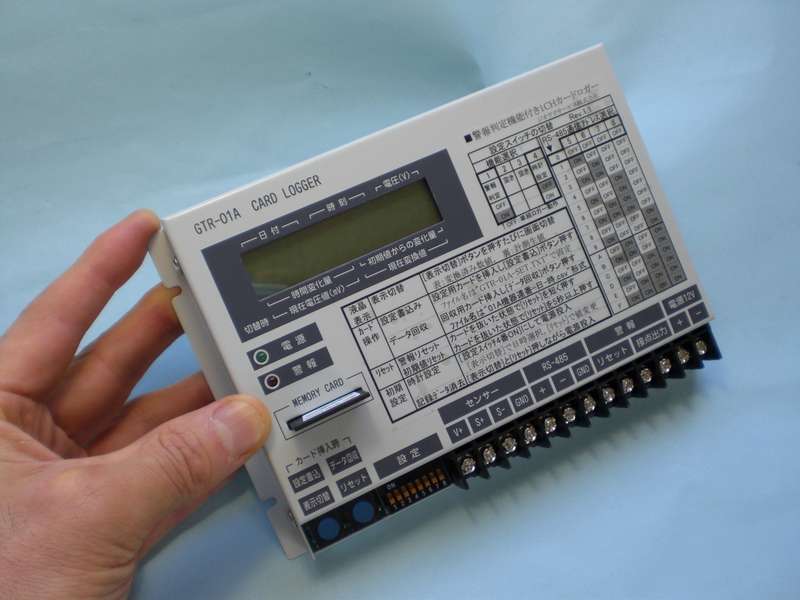

フィールド用の1チャンネル電圧ロガー

ソーラ+12Vバッテリ駆動の省電力の電圧ロガーです。

アナログ入力範囲は±10V、分解能1mVと広く、計測測時のセンサ電源も0〜60秒の範囲でオン・オフ制御できるので、多くのアナログセンサが接続できます。
データをSDカードで回収したり、RS-485通信で遠隔監視端末にも利用できます。

←写真の拡大

Top

特徴

小型で省電力ロガー
小型で省電力の1チャンネルのカードロガーです

葉書大のサイズに、1CHの電圧計測と警報判定機能を凝縮。

電源はDC9〜15Vで,消費電流は待機時1.5mA、動作時25mA(センサ給電分は除く)の省電力ロガーです。ソーラやバッテリによる野外計測に利用できます。

アナログ入力1個のシンプルロガーですが、センサ電源供給が0〜60秒で制御でき、多くのアナログセンサを接続できます。

←写真の拡大
小型で省電力ロガー

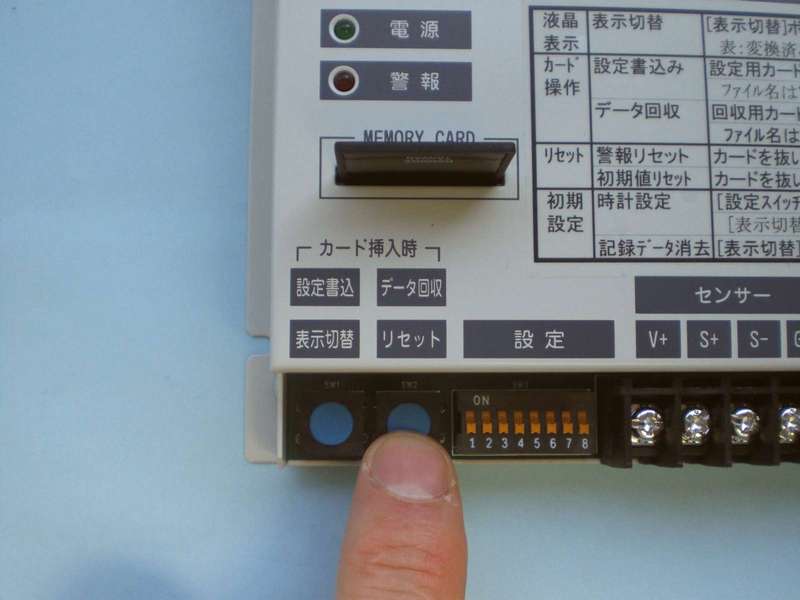

SDカードでデータ回収と計測条件の設定書込み

データは内部メモリに記録されます。SDカードを挿し、データ回収スイッチを押すとCSVファイルにコピーされます。

記録容量は最大20,000個で、古い順に上書きされます。1時間ピッチの計測なら約2年、1分間隔の測定でも、4.5ヶ月自動測定ができます。計測間隔やセンサ校正係数、警報判定条件等はSDカードのテキストファイルから設定書込ボタンで書き込めます。

←写真の拡大
小型で省電力ロガー
「省電力ロガーモード」と「警報判定モード」を選択

このロガーは計測した生電圧値を、傾斜や変位量などの物理量と、さらにその時間変化量も換算表示できます。

ディップスイッチで警報モードを選択すれば、1〜60秒の間隔で警報判定を行い、警報接点の出力を出すことも可能です。
注:警報判定間隔を短くすると消費電流が増加します。最小1秒間隔だと「ロガー25mA+センサ電源電流」まで増加します

←写真の拡大

警報設定例:伸縮計の時間移動量で警報サイレン駆動

伸縮計 校正係数 0.1mm/1mV,定時計測間隔10分に1回,警報判定間隔10秒に1回,時間移動量4mm/hで警報接点ON,接点ON時間は60秒


小型で省電力ロガー

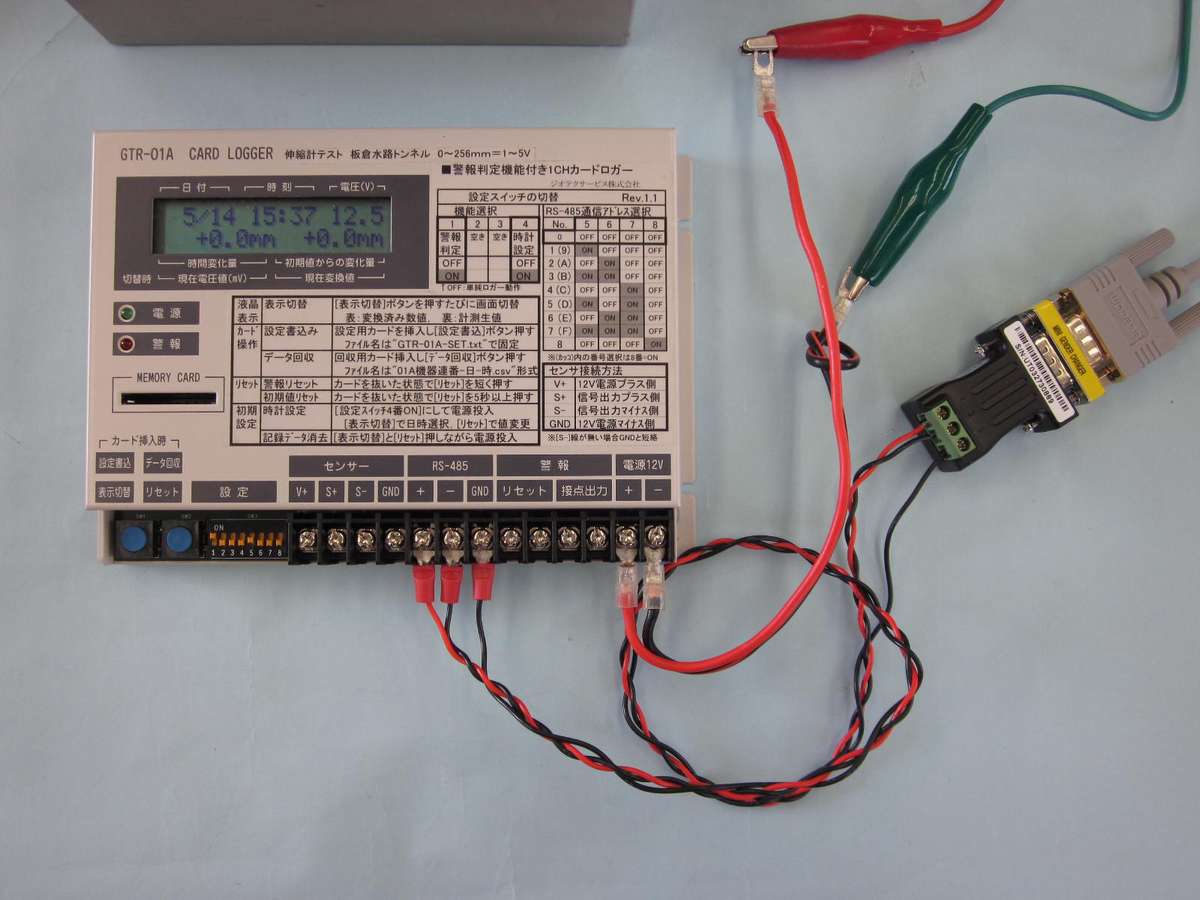

RS-485の通信ポートを装備

遠隔監視のデータ収集端末用に、RS-485の通信ポートが付いています。ディップスイッチでID番号を切り替えることで、最大16台のロガーと通信できます

通信速度は9,600bpsで、簡単なテキスト形式の通信コマンドで、設定や計測、メモリデータ回収が行えます。

←写真の拡大

Top

仕様

1チャンネル警報ロガー GTR-01Aの特性
GTR-01Aの仕様
項目 仕様
適合センサ 電圧型センサ(電流4〜20mAは250Ω抵抗で電圧変換)
入力電圧範囲 ±10Vを-10000〜10000に変換(1mV分解能)
入力チャンネル数 1CH+自己の電源電圧記録
自動計測間隔1,2,3,10,15,20,30,60分〜1,2,3,4,6,8,12,24時間選択
データ記録個数 20,000個(10分計測で4.6箇月)、古い順に上書き
データ形式 CSV形式テキストファイル
"日付,時刻,電圧値,物理値,初期値からの変化量,時間変化量,警報判定,警報出力,バッテリ電圧"
センサ用電源出力 電源電圧-0.25V、最大0.3A程度
センサ電源出力時間 計測時のセンサ・プレヒート時間を0〜60秒設定可能
警報判定間隔1〜60秒間隔で設定可能 ※1
警報判定方法絶対値の上限・下限と時間変化量(1〜60分)の上限・下限の超過判定
警報接点出力ドライ接点出力 AC250V×3A
警報リセット入力ドライ接点入力 12V×2mA
外部記録媒体 SDカード・SDHCカードにデータコピー回収
通信ポートRS-485(通信形式 B8,PN,S1)速度9600bps
操作ボタン1表示切替/設定ファイル書込(カード挿入時)
操作ボタン2センサ初期値リセット/データ回収(カード挿入時)
表示器液晶表示 16文字×2行(バックライト無し)
電源電圧 DC9〜15V(小型12Vバッテリ7.2Ahで4〜6ヶ月計測)
消費電流 待機時1mA、計測時センサ無負荷25mA
動作温度範囲 -10〜50℃(結露の無い事)
寸法 168×115×26.5mm
重量 約490g
※1:本体ディップスイッチの1番をONで警報判定機能が動作します

Top

データロガーの特性比較

当社の主要ロガーの機能・性能の比較です。現場の要望に応じて最適な機種を選定してください。
→電圧以外の接点入力の記録には、パルスロガーGTR-01Aをご利用ください。
製品名 GTR-01A GTR-04G GTR-24H
 比較項目 1CH 警報ロガー 4CH GPSカードロガー 24CHカードロガー
用途 単一センサの計測
現地警報判定
遠隔監視端末
複数センサの計測
現地警報判定
遠隔監視端末
GPSロガー機能搭載
多チャンネル自動計測
遠隔監視端末
入力チャンネル アナログ±10V×1
警報接点出力×1
アナログ±10V×4
パルス入力×1
接点入力×2
警報接点出力×1
時報接点出力×1
アナログ±10V×24
分解能 1mV 1mV 1mV
自己電源電圧測定 0.1V単位 0.1V単位 0.01V単位
記録データ数 20,000個 20,000個 20,000個
警報判定機能 初期値からの変化量
時間当りの変化量
初期値からの変化量
時間当りの変化量
無し
通信ポート RS-485
9600bps
RS-485
9600bps
RS-485/RS-232C
9600〜11520bps
電源電圧 9〜15V 9〜15V 9〜15V
待機時消費電流 1mA 0.7mA 1.5mA
動作時消費電流
(センサ負荷最大)
25mA
(約300mA)
30mA(GPS含む)
(約500mA)
40mA
(約800mA)
外形寸法 168×115×26.5mm 170×134×26.5mm 240×155×34mm
重量 490g 600g 1250g
販売開始 2009年01月 2016年01月 2011年01月
価格(税別) \138,000円 本体 \184,000円
GPSアンテナ 別売
\4,600円
\320,000円
在庫 受注生産品 標準在庫 標準在庫
 ※標準在庫品は常時5台以上を確保しておりますが,一時的に在庫が切れる場合もあります。

用途

a

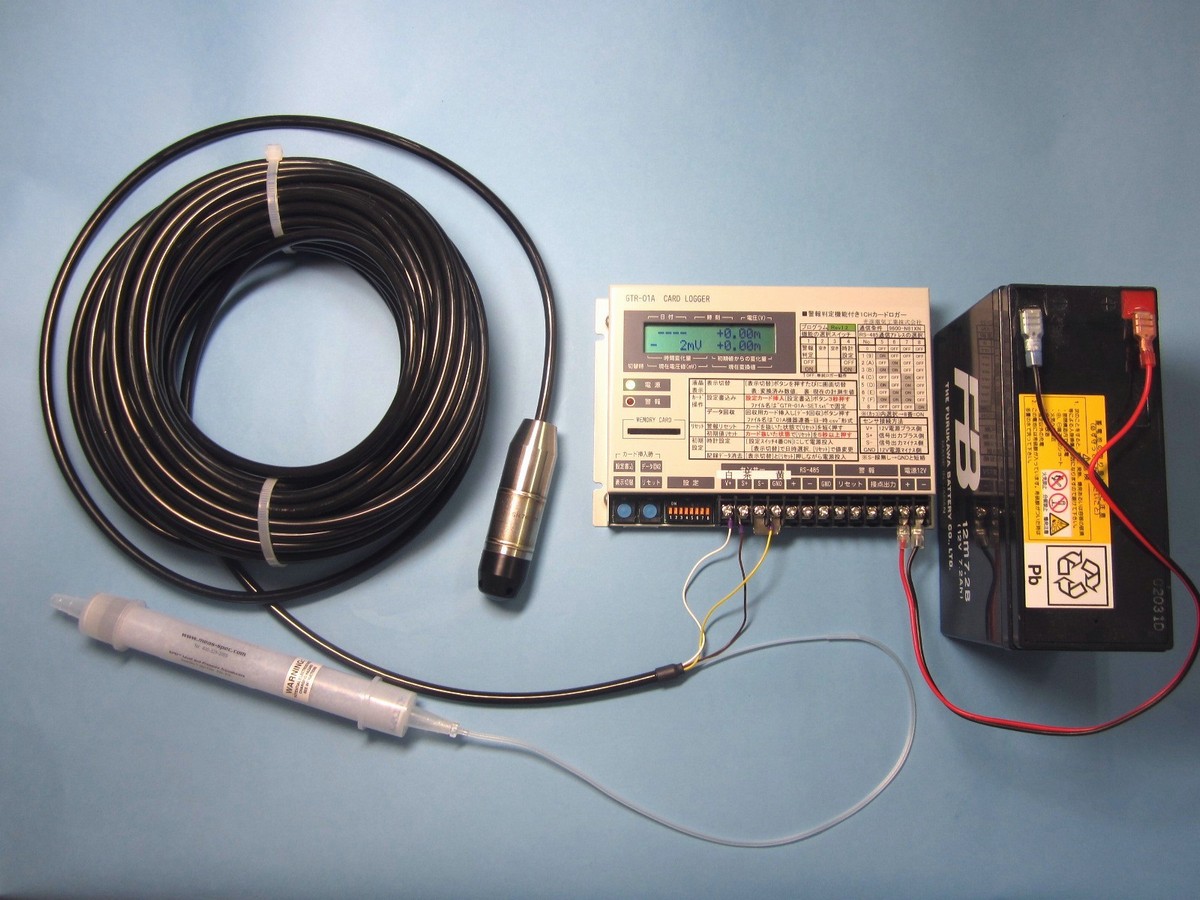

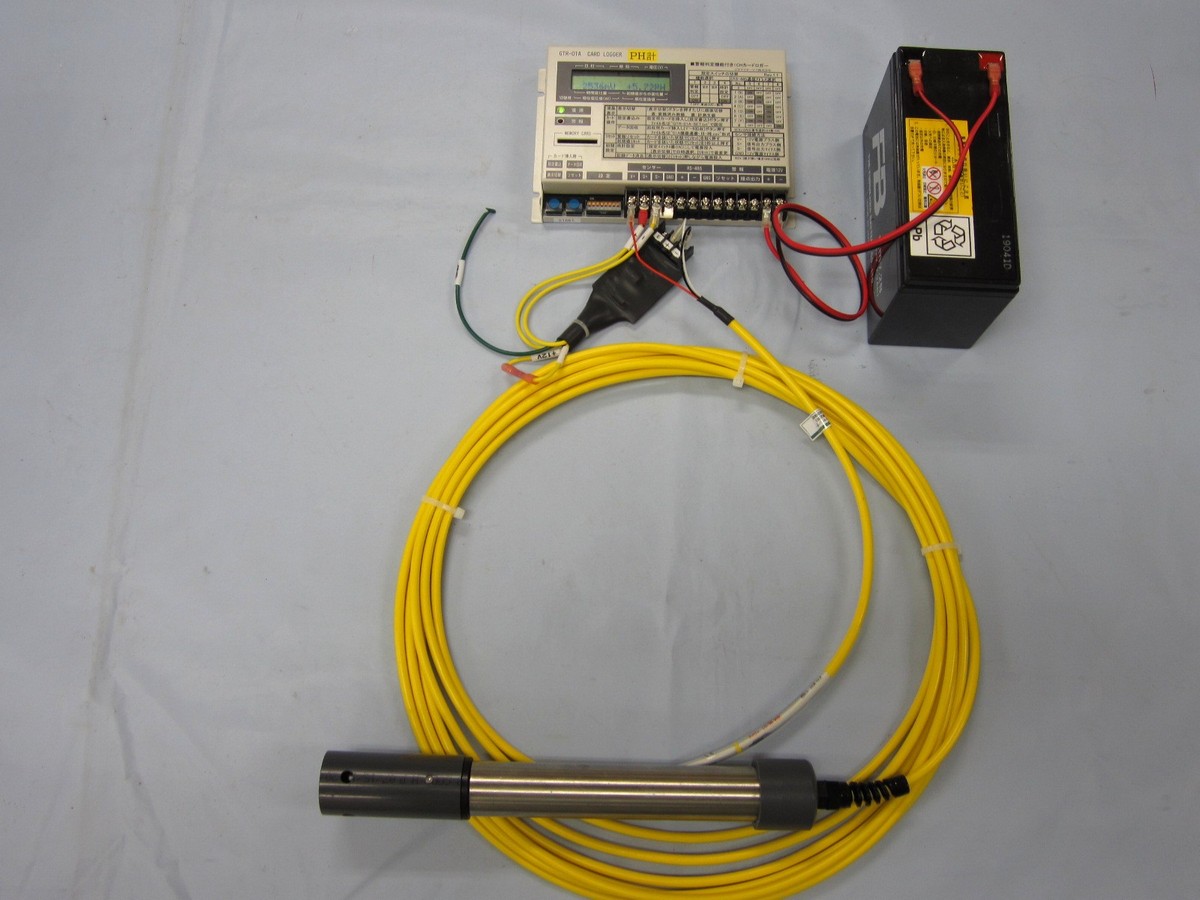

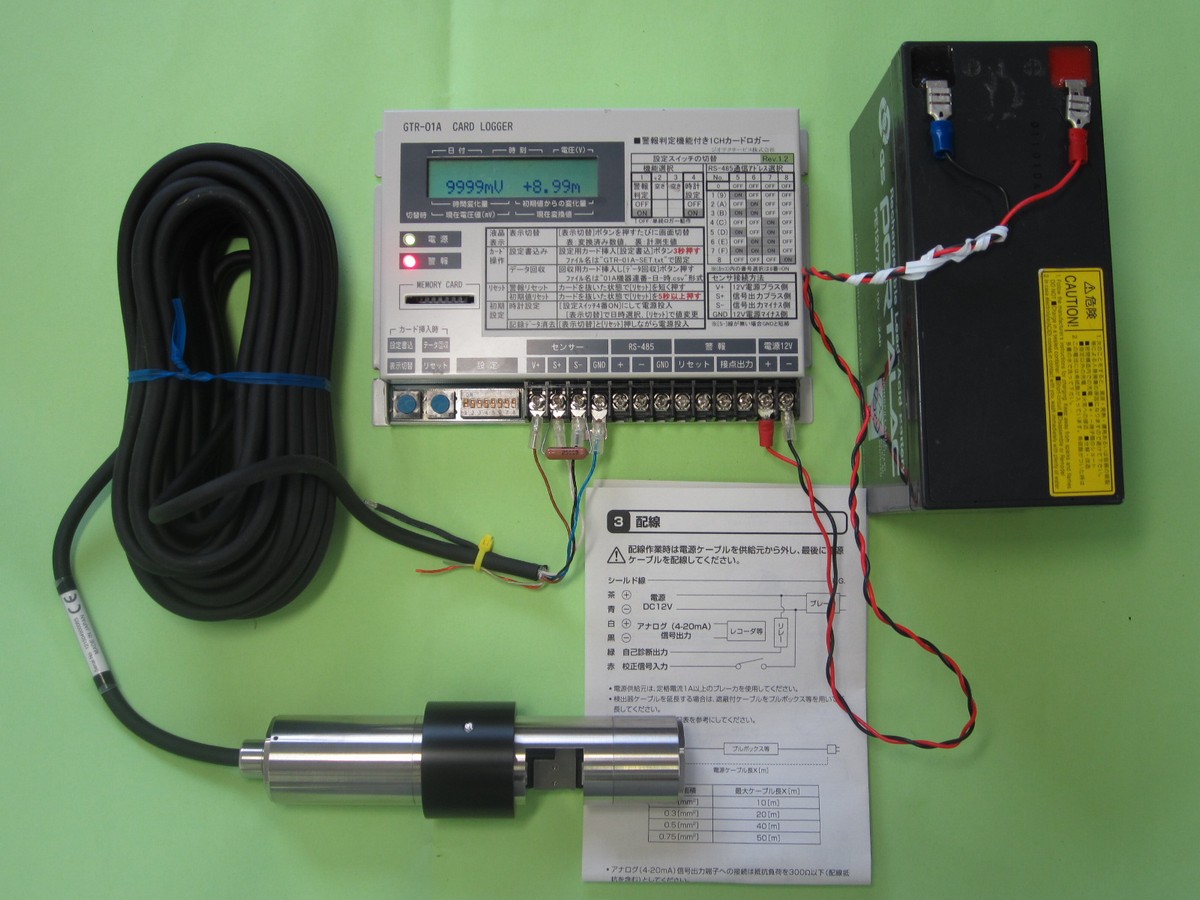

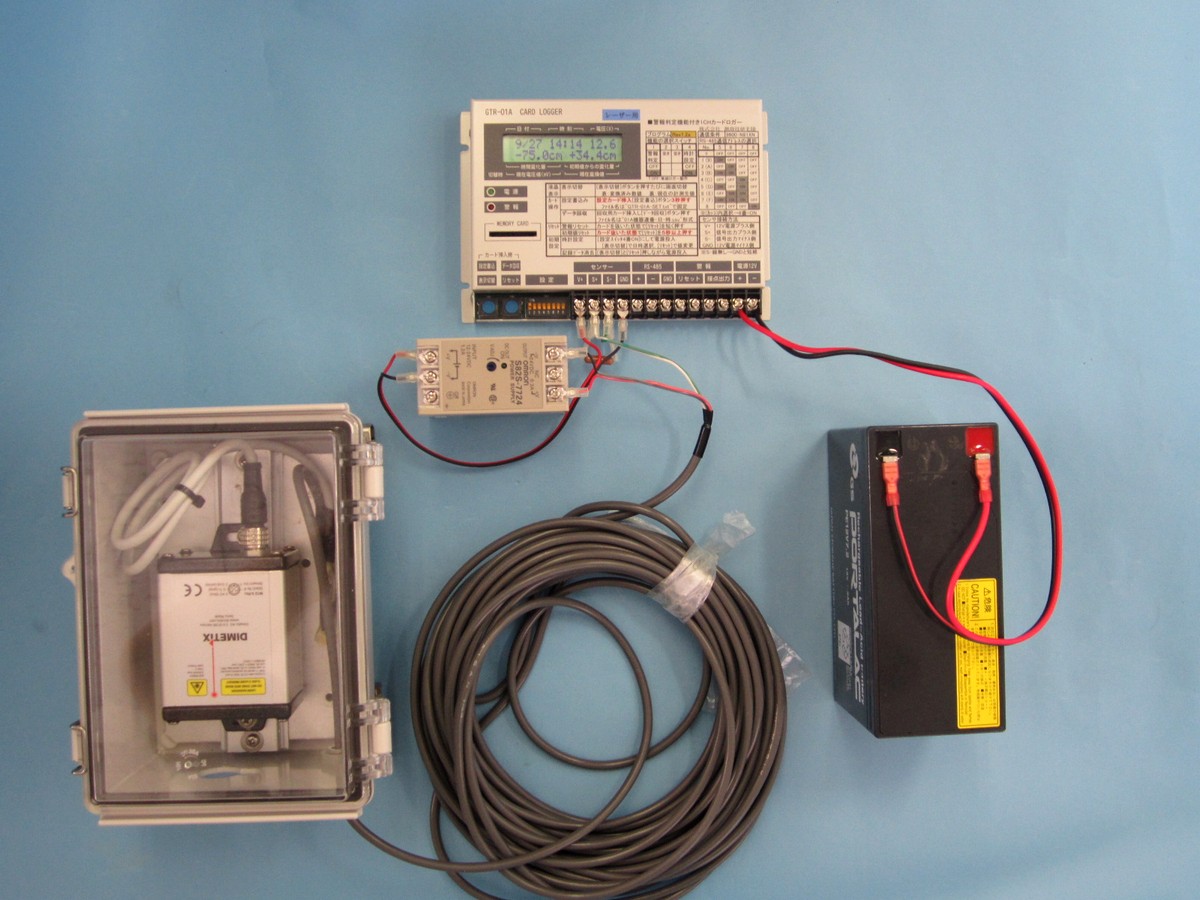

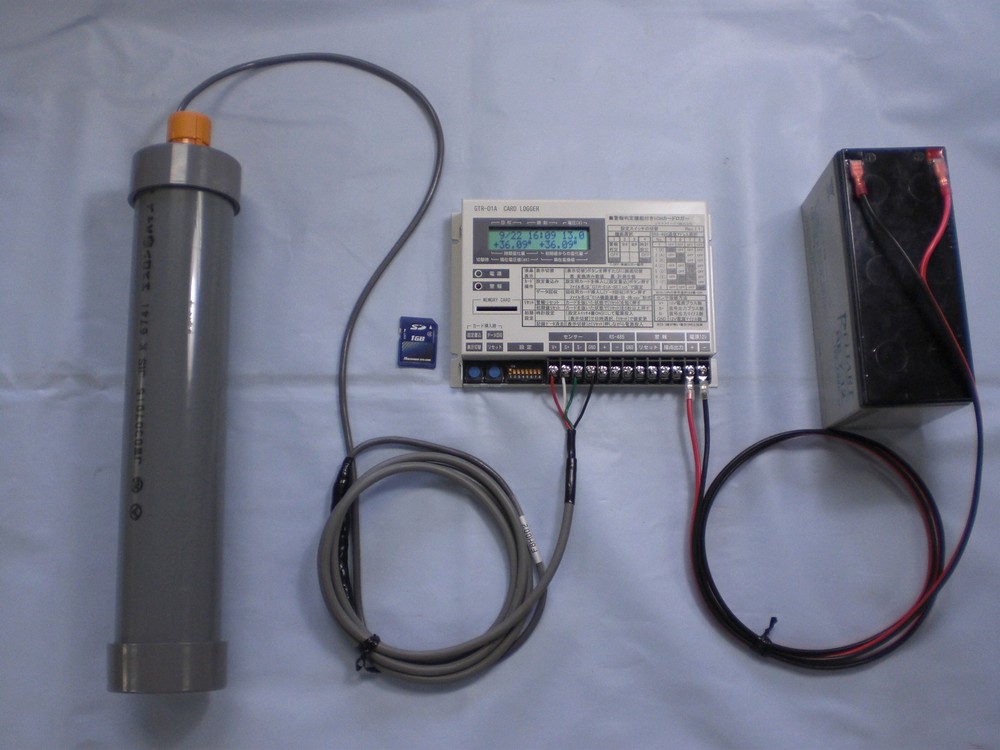

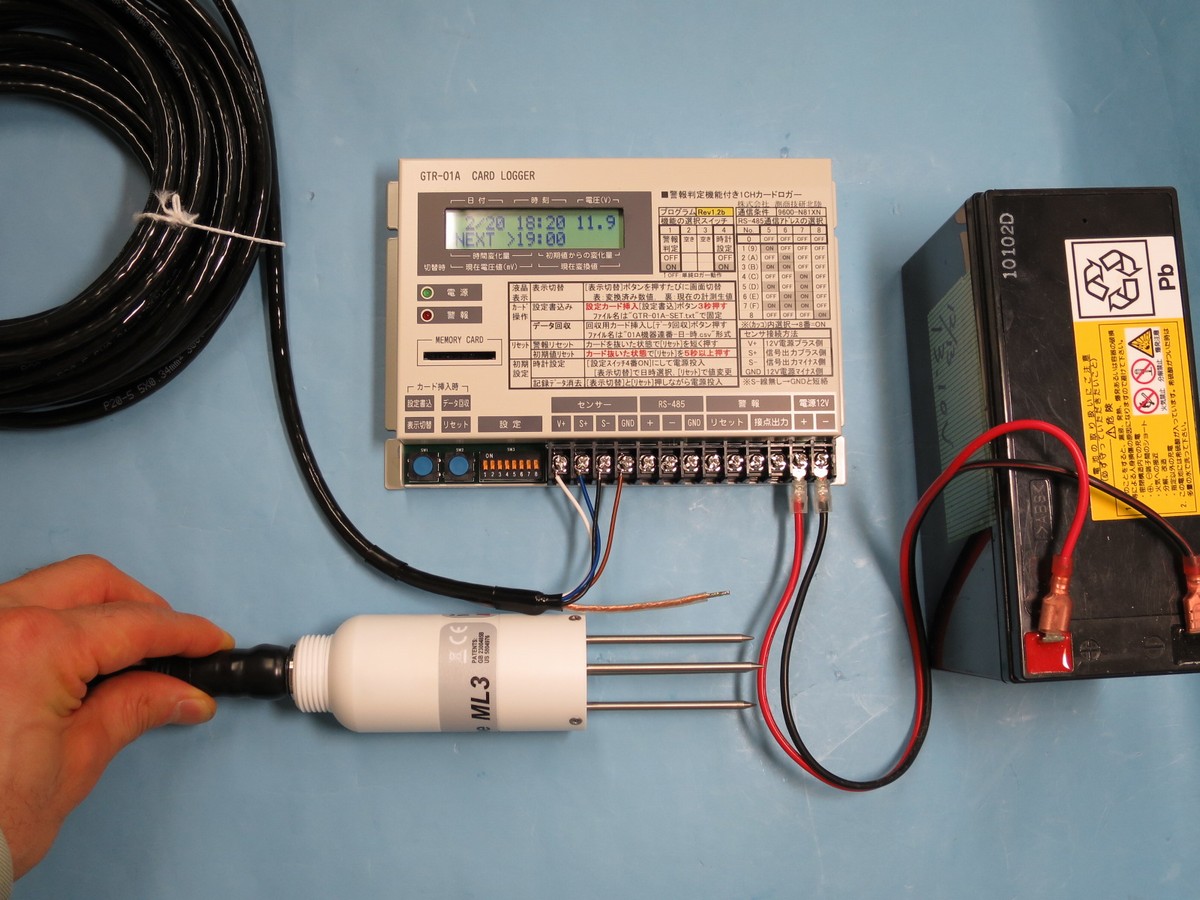

ロガーにバッテリとセンサを接続し自動計測
バッテリ駆動の電圧ロガーで自動計測
12Vバッテリ又はACアダプタの12V電源とセンサを接続すれば、自動計測ロガーとして動作します。入力が差動±10Vと広いので、出力電圧0〜5Vや1〜5Vの標準の工業用センサが接続できます。4〜20mA出力の電流センサも250Ω抵抗を介して1〜5Vに変換すれば直結できます。

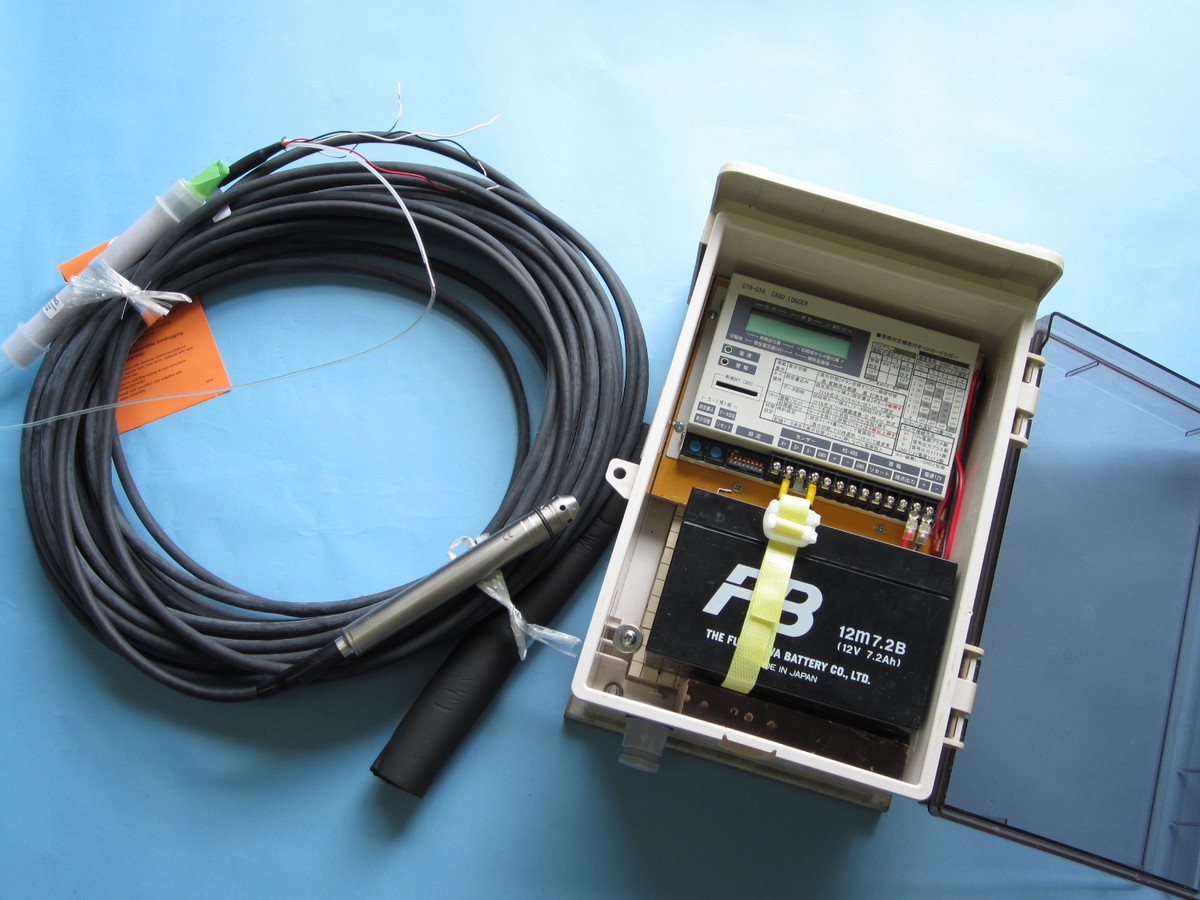

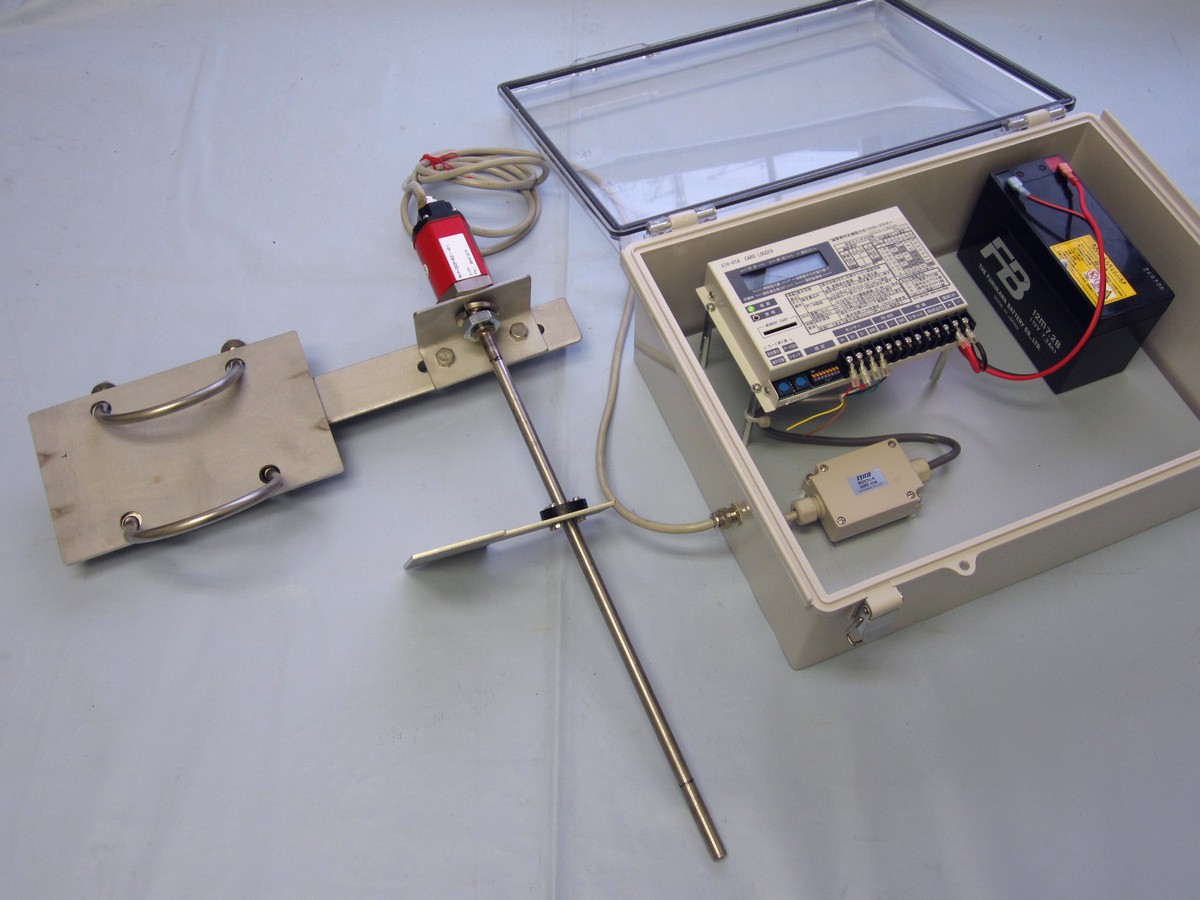

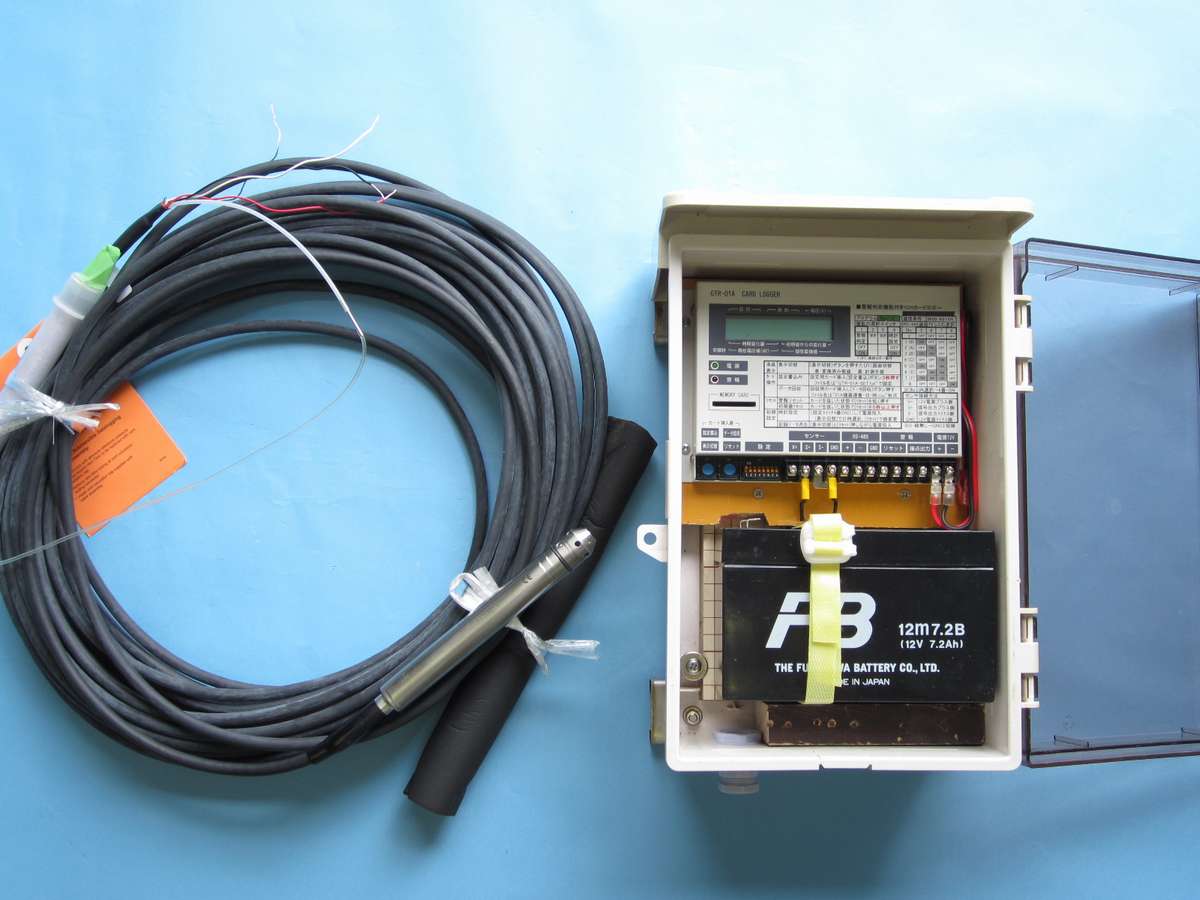

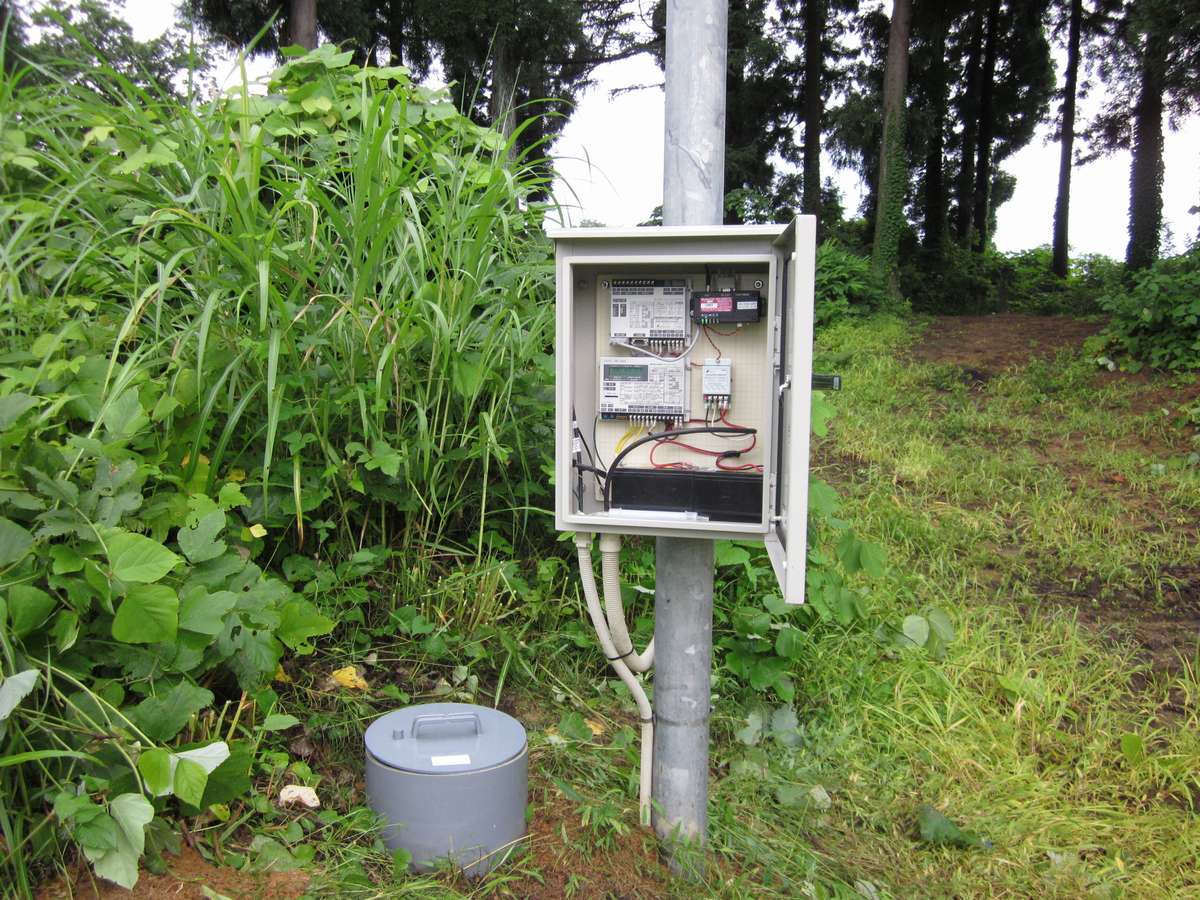

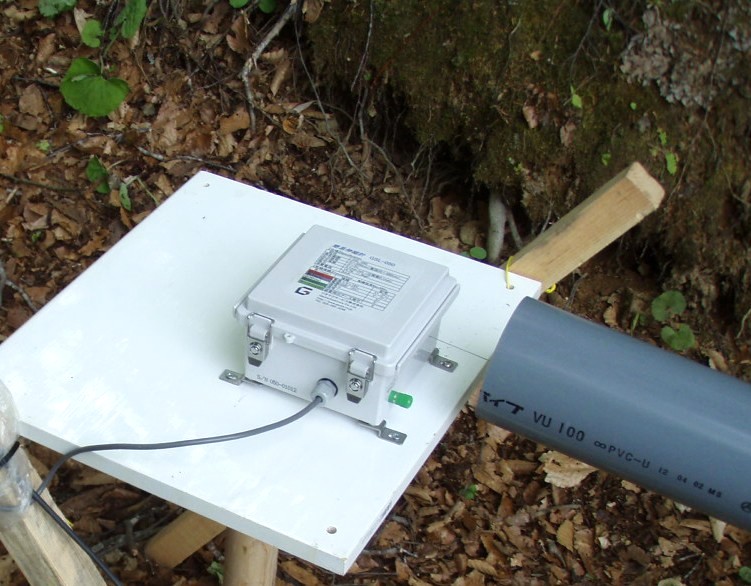

簡単なプラケースにロガーとバッテリを収納した水位計測装置

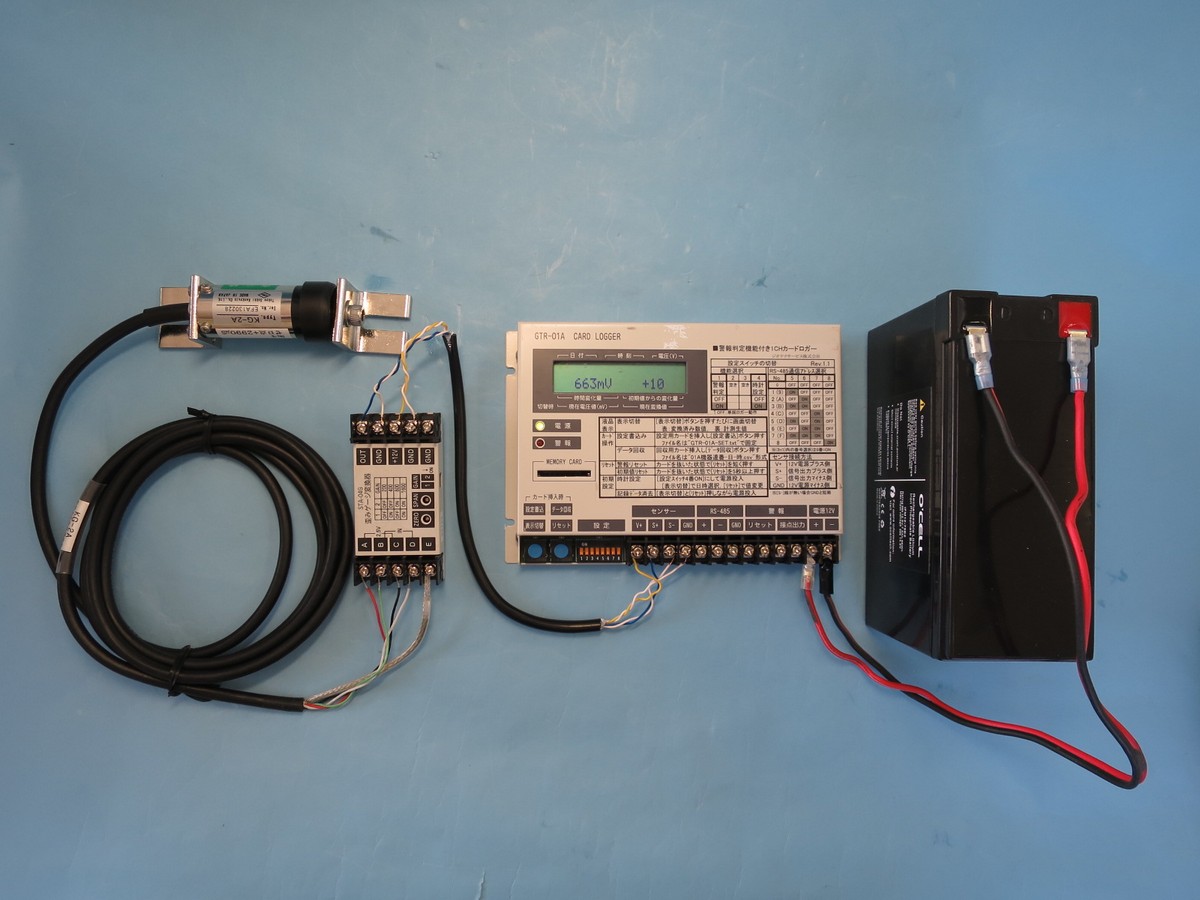

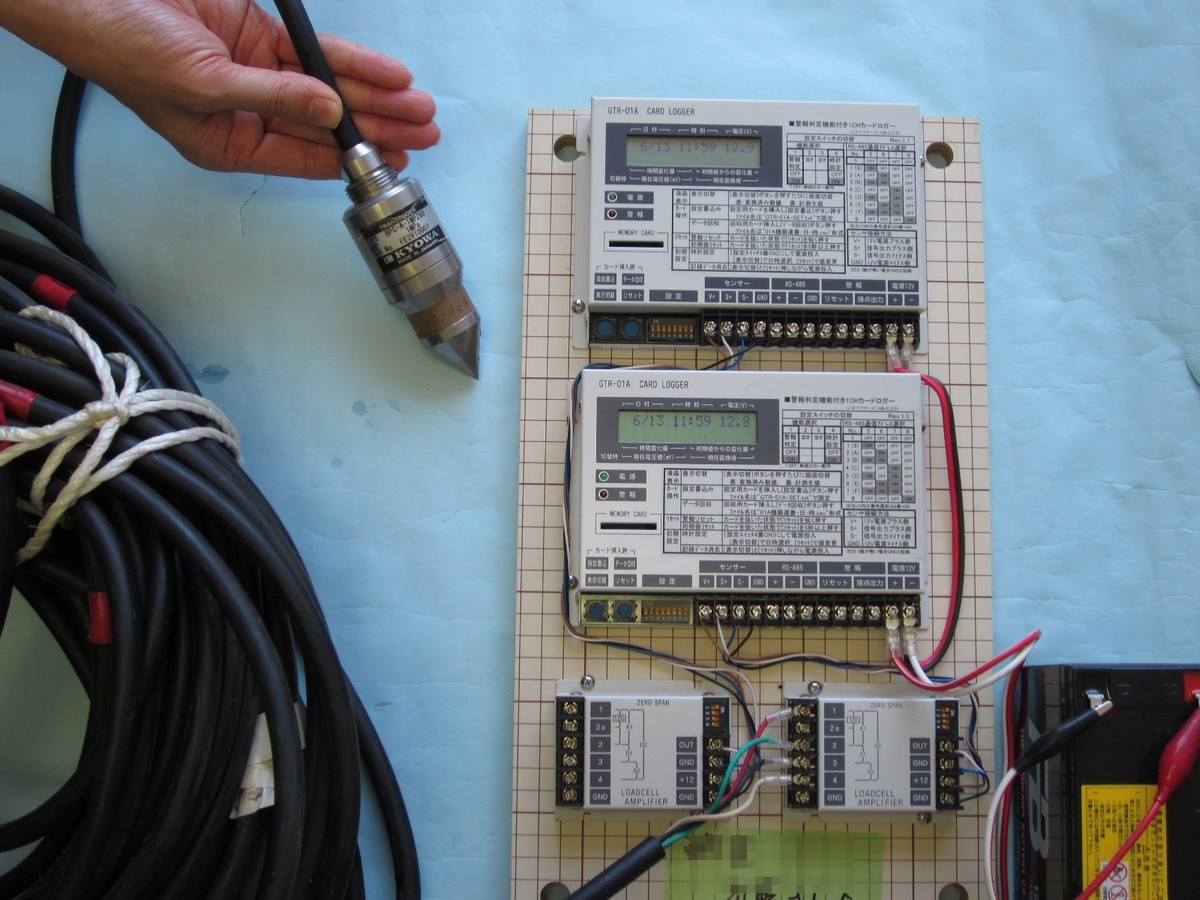

歪みゲージアンプを接続
変換器と組み合わせて多彩なセンサの計測

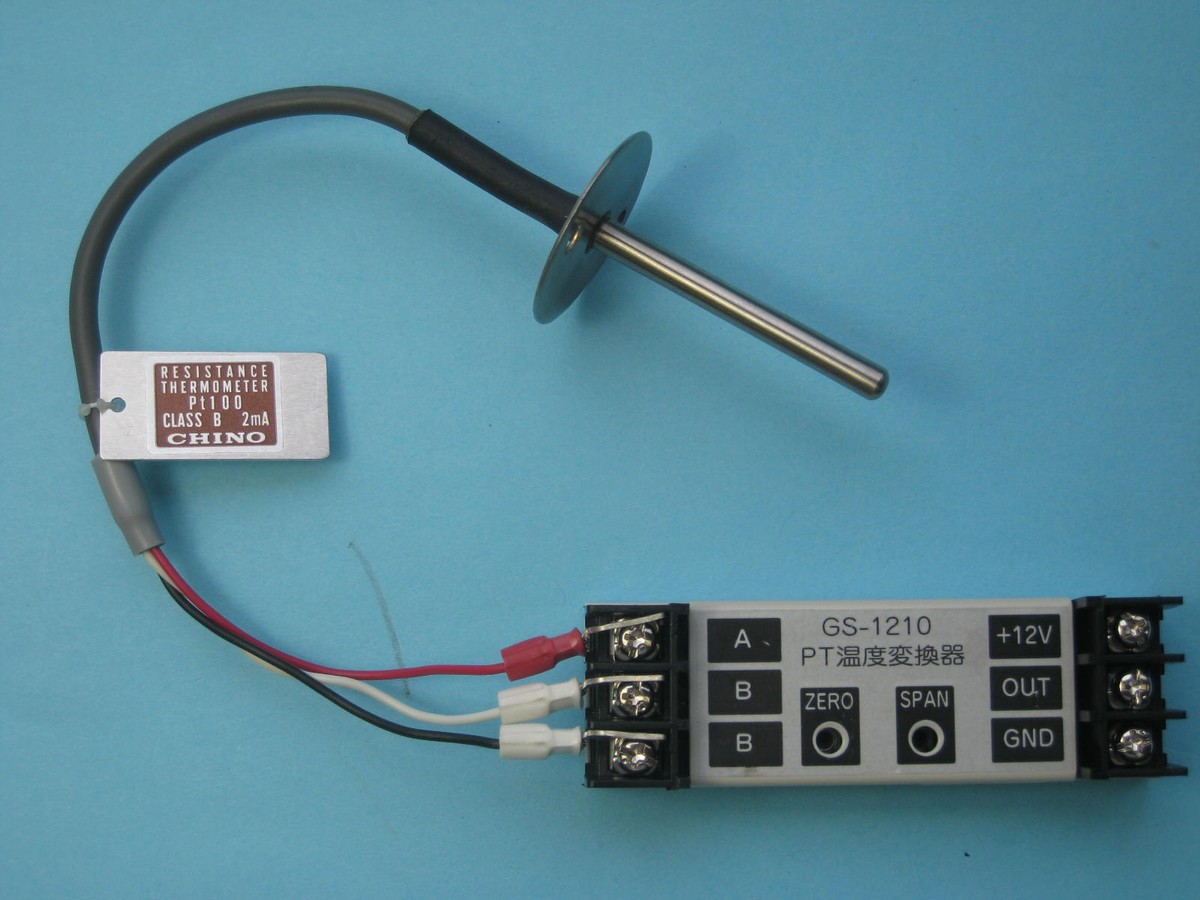

このロガーは電圧入力専用器でが、電圧出力型の変換器を利用することで、異なる種類のセンサをまとめて1台のロガーで計測することができます。センサ変換器としては、ひずみゲージ熱電対PT温度雨量計パルスの他、市販の各種変換器も利用できます。

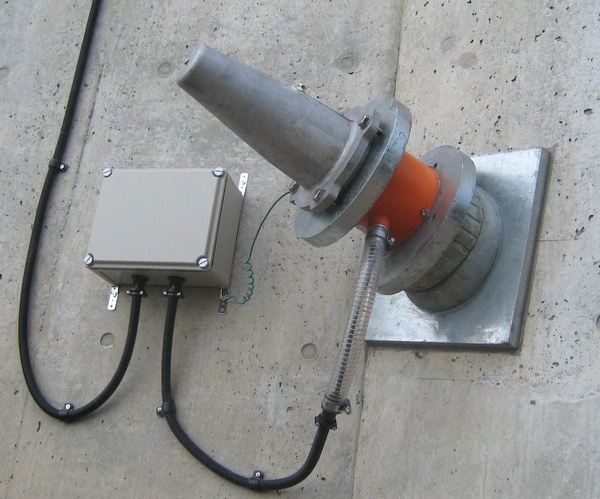

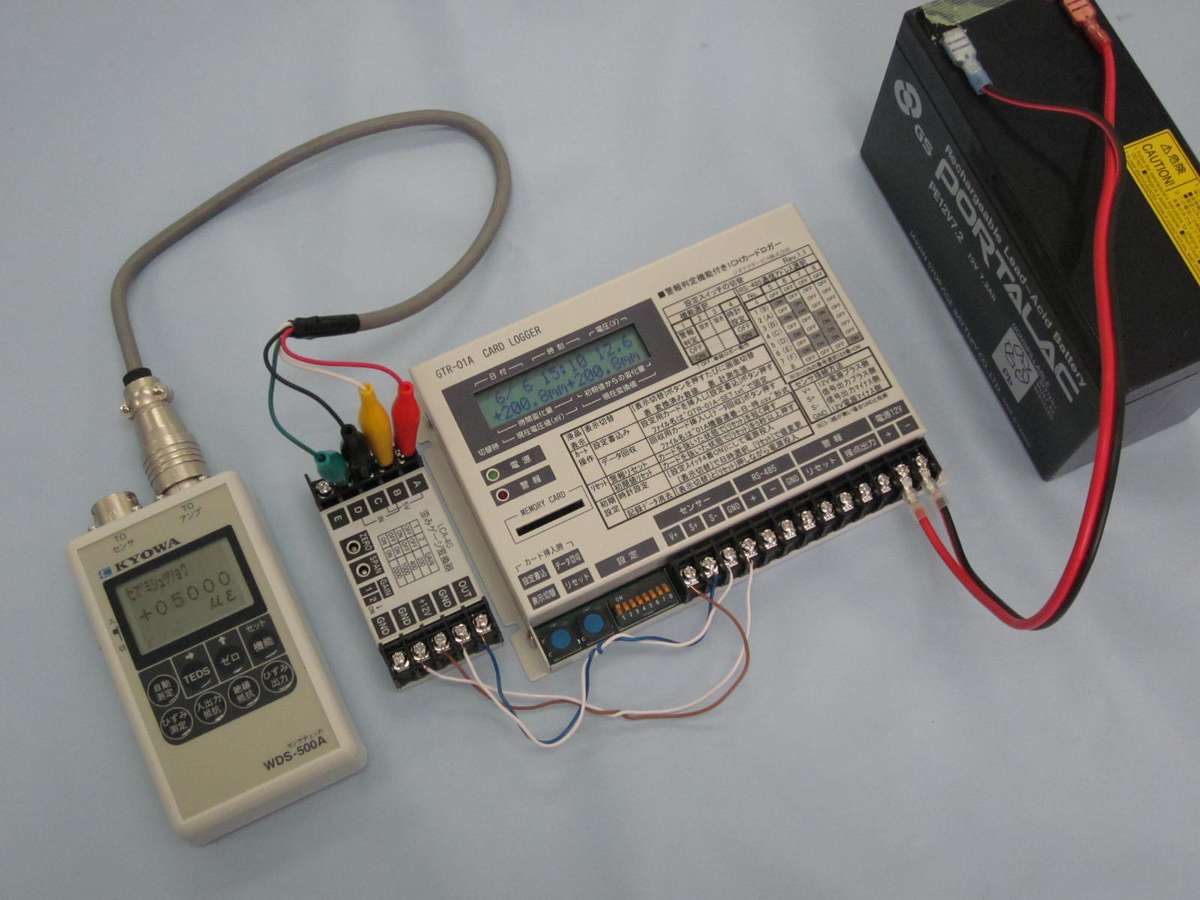

ひずみアンプを利用したロードセル計測盤(歪発生器で試験中)
無線モデムとロガーの接続
携帯や無線機と接続した遠隔モニタリング
RS-485端子に,パソコンを直結したり、シリアル通信の携帯パケット通信機や無線機を接続すれば、計測端末として利用できます。LANの場合も市販の「イーサネットLAN−シリアル変換器」を間に挟めることで、LAN端末としても利用できます。

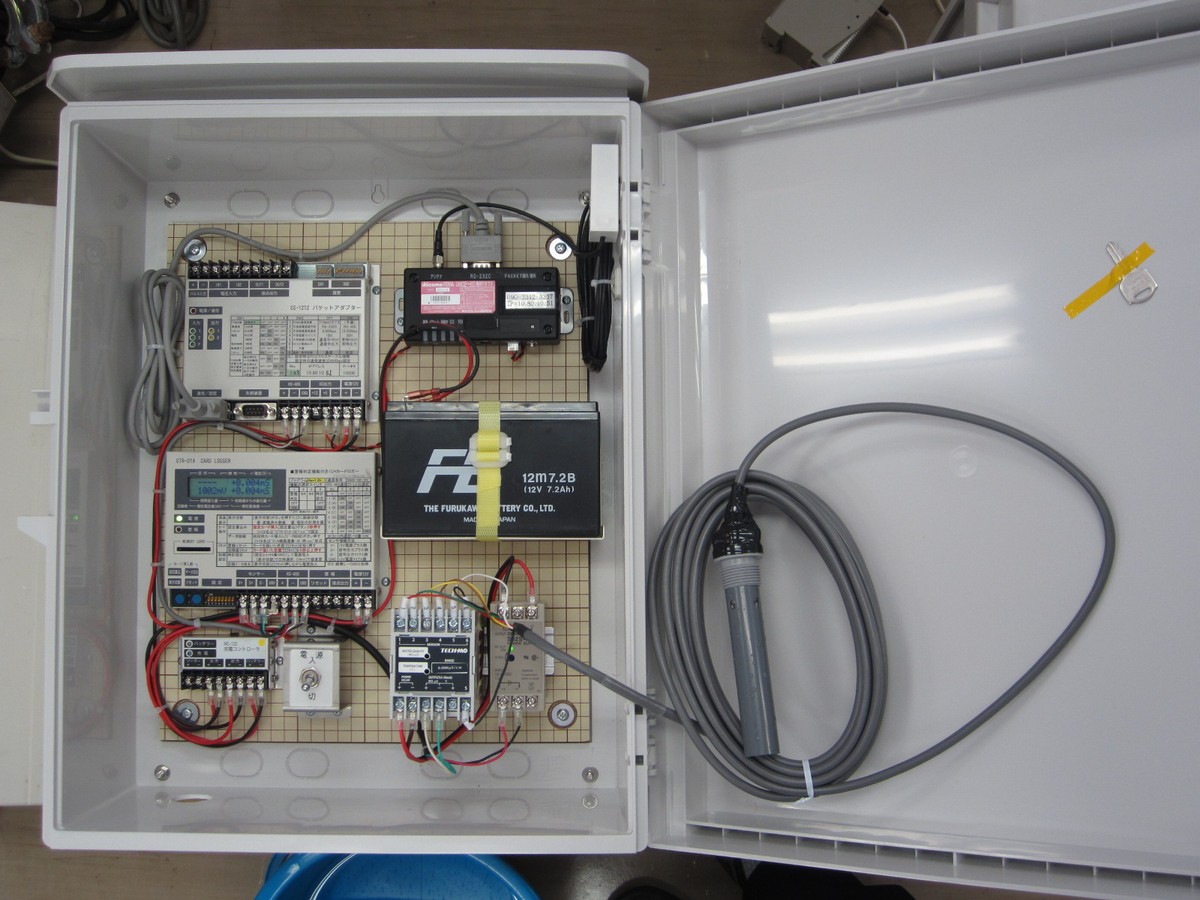

携帯パケットアダプタと接続したWebモニタリング端末例
※ロガーに1回ダミーデータを送ると省電力モードから通信モードに切り替わります。
FOMAパケット通信機とロガーの接続

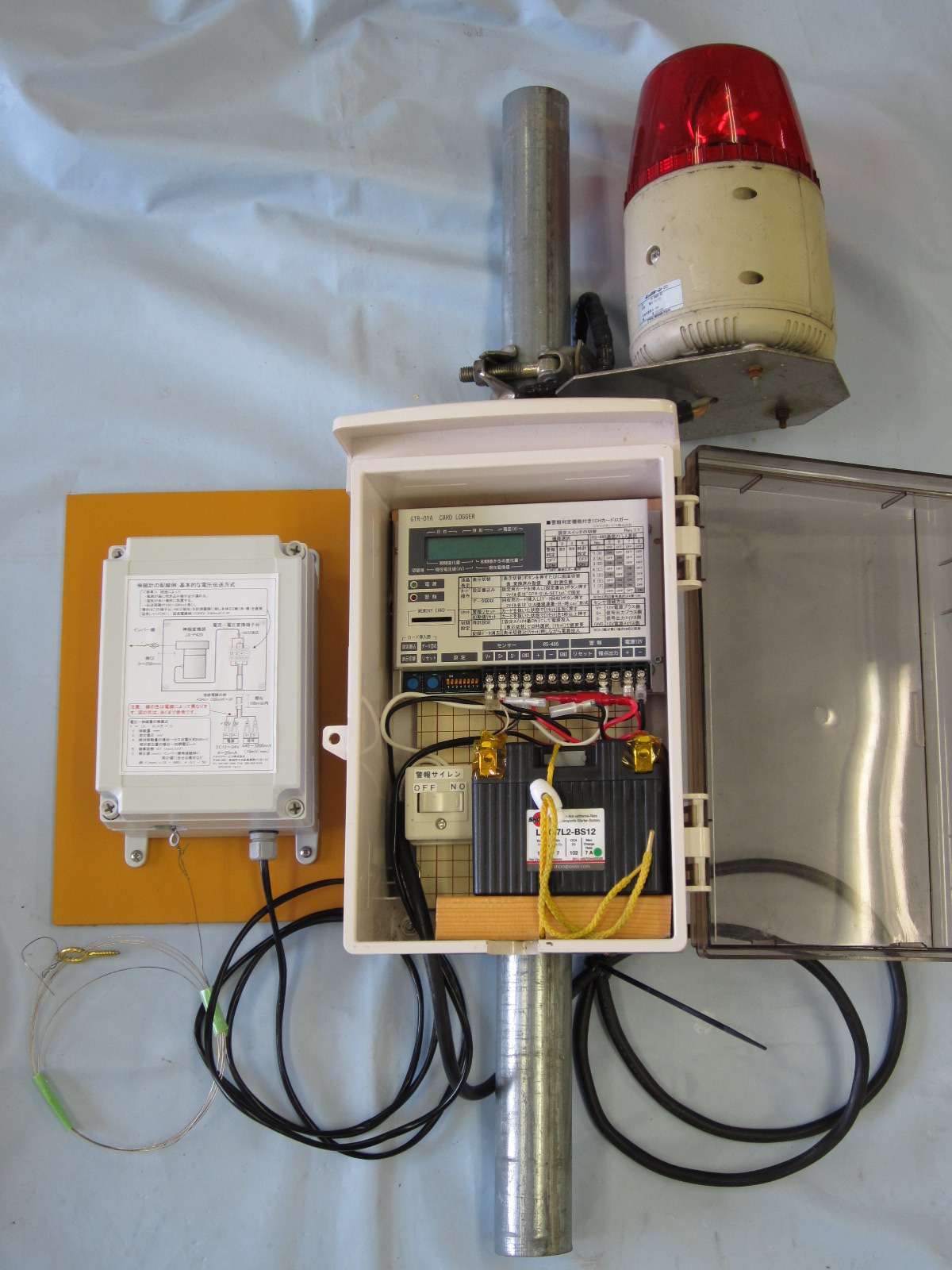

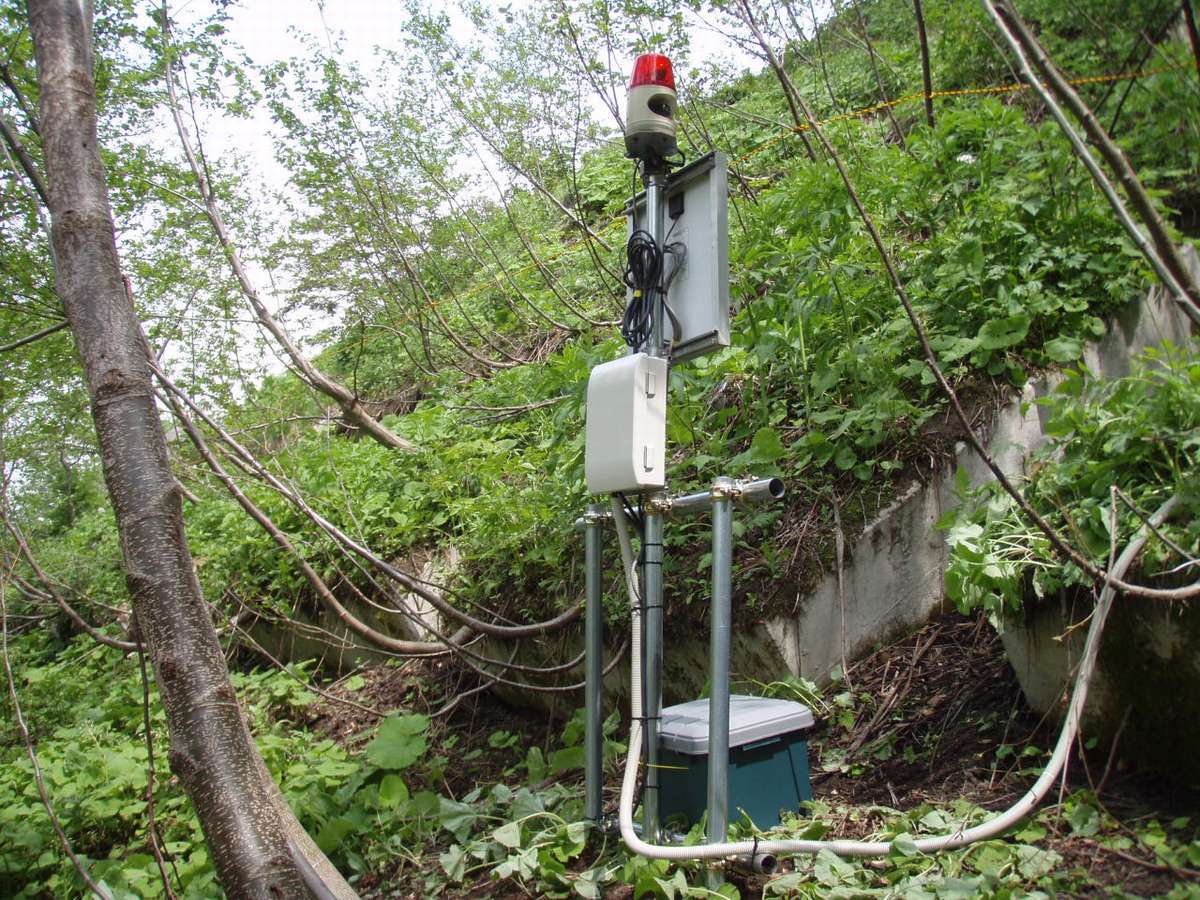

サイレンや回転灯と組み合わせた警報盤
省電力性と現地警報判定機能を生かして、工事現場や山間地など電源の無いところで警報システムが構築できます。
さらに、ソーラ電源とFOMAパケット通信装置も組み合わせれば、警報発生時のメール通報やグラフ閲覧も可能です。

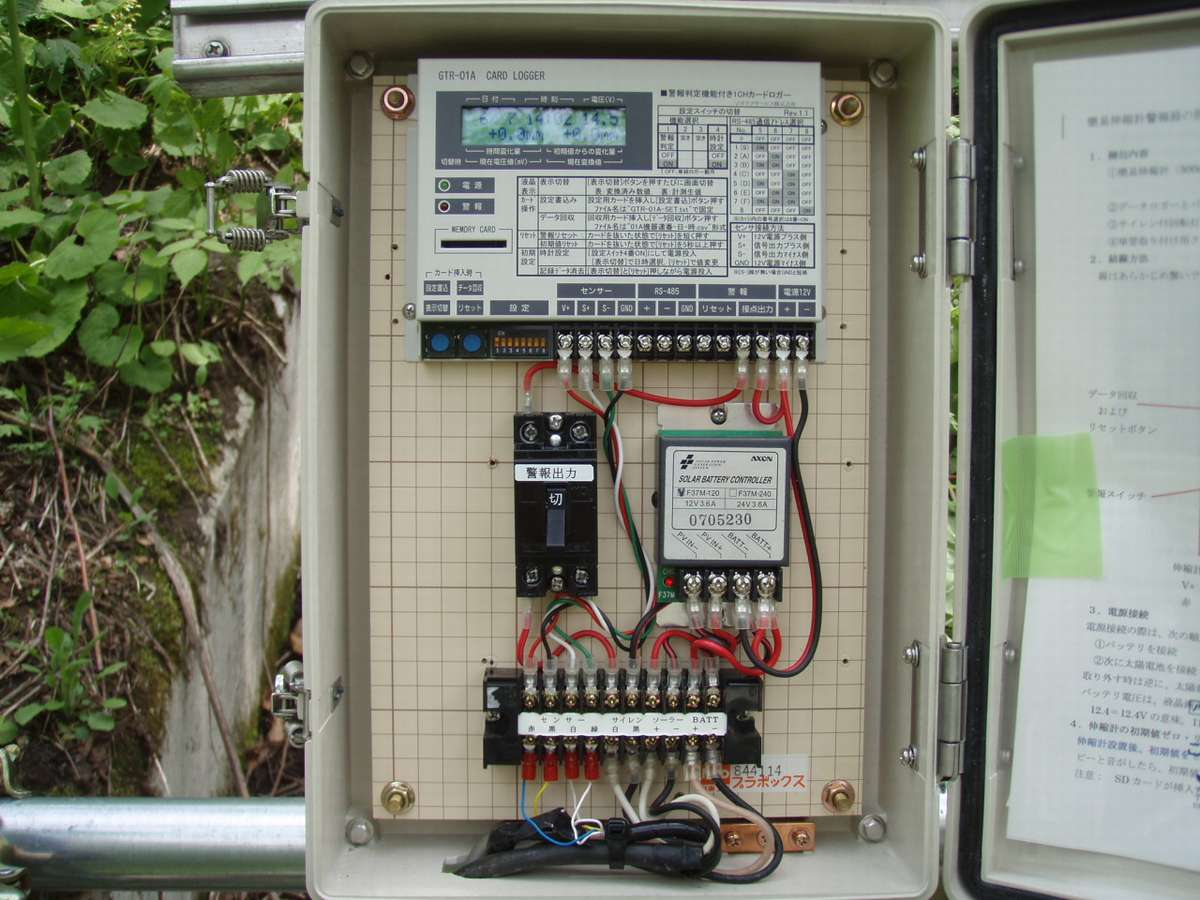

伸縮計の現地警報盤の内部(時間±4mm/hの移動で警報)

Top

接続センサ

接続実績のある代表的なセンサです。これ以外にも、多くのセンサの接続実績があります。

センサ名 地盤傾斜計 電流型水位計 電圧型水位計 間隙水圧計
  地盤傾斜センサ 電流式水位センサ 電圧式水位センサ 間隙水圧センサ
型式 GIC-45S Model300,700 ATM/N BPC-A
種別 地盤傾斜 水圧式水位センサ 水圧式水位センサ ひずみ式水圧センサ
測定範囲 -15〜+45° 0〜50m(Max200m) 0〜50m(Max200m) 0〜2MPa
出力 1〜5V(100mV/1°)4〜20mA 0〜5V 0〜±5V
変換器 直結 250Ω抵抗 直結 歪変換器STA-04G
消費電流 8mA4-20mA1.5mA15mA
立上り時間 2秒2秒2秒2秒
メーカ ジオテクサービス measurement社 STS社 共和電業
センサ価格
(税別)
\48,000円 \140,000円〜 \140,000円〜センサ:―
変換器\48,000円
在庫 在庫品 注文品
(20m計は在庫)
注文品
(20m計は在庫)
変換器は在庫
資料 PDF PDF PDF PDF

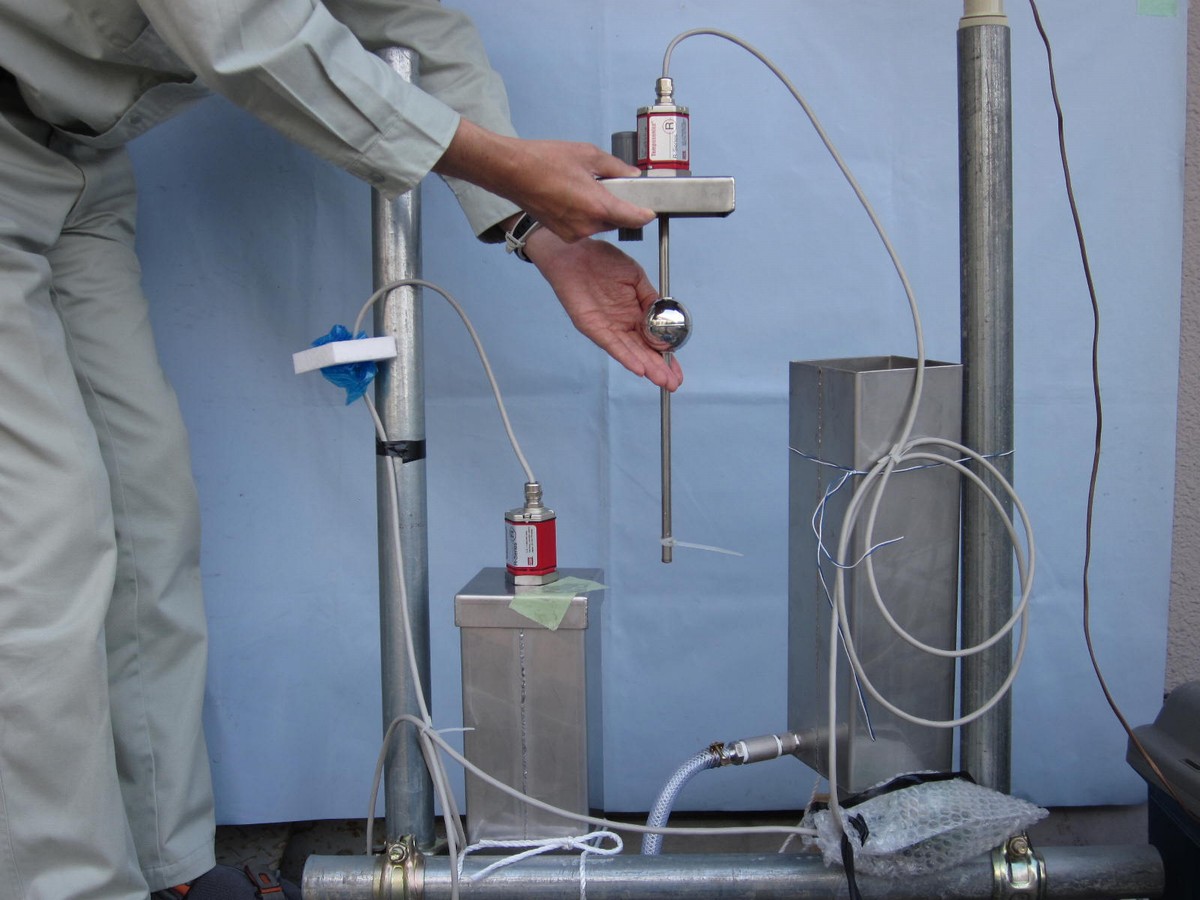

センサ名 ノッチ水位計 フロート水位計 伸縮計 白金測温抵抗体
  ノッチ水位計 フロート水位計 伸縮計 白金測温抵抗体
型式 ATM/N RH-250 GSL-050 PT-100Ω
種別 圧力式水位センサ 磁気歪水位センサ ポテンショ式変位計 3線式PTセンサ
測定範囲 0〜1000mm0〜250mm 0〜500mm -30〜+70℃
出力 0〜5V0〜10V 0〜5V 0〜5V
変換器 直結 電圧12/24V変換器直結PT変換器GS-1210
消費電流 1.5mA50mA3mA4mA
立上り時間 2秒5秒2秒2秒
メーカ STS社MTS社 ジオテクサービス ジオテクサービス
センサ価格
(税別)
\180,000
ノッチ箱\240,000
\180,000
水槽は別途金額
本体\48,000
単管架台\5,000
PT:\14,000〜
変換器:\48,000円
在庫 受注生産受注生産在庫品変換器は在庫
資料 PDF PDF PDF PDF
センサ名 熱電対 電気電導度計 濁度計 PH計
  熱電対 電導度センサ 濁度センサ PHセンサ
型式 CC(T型)熱電対 GEC-400
GEC-1000
TC-500,1000,3000 WQ201
種別 温度センサ 電気伝導度センサ 濁度センサ ペーハーセンサ
測定範囲 -30〜+70℃ 0〜400μS/cm(Max10000)0〜3000度 0〜14pH
出力 0〜5V4〜20mA 4〜20mA4〜19mA
(1〜4.75V)
変換器 熱電対変換器
GS-1209
250Ω抵抗
電圧12/24V変換器
250Ω抵抗
(12V安定化電源)
250Ω抵抗
消費電流 50mA200mA40mA
清掃時150mA
26mA
立上り時間 2秒10秒7秒5秒以上
メーカ ジオテクサービス ジオテクサービス オプテックス Global Water社
センサ価格
(税別)
熱電対\200/m〜
変換器:\48,000
\270,000円〜\190,000円〜
在庫 熱電対:受注生産
変換器:在庫
受注生産 注文品
(TC-3000は在庫)
注文品
資料 PDF PDF PDF

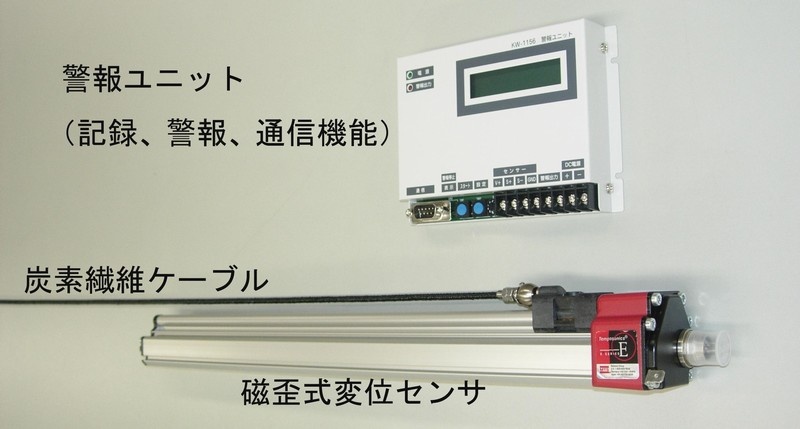

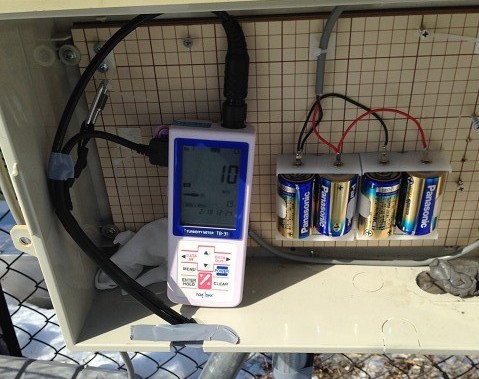

センサ名 ポータブル濁度計 亀裂変位計 アンカー荷重計 フレキシブル伸縮計
  土壌水分センサ 亀裂変位センサ ロードセル CFCC(炭素繊維)ワイヤー
型式 TB-31 KG-5A(KG-2A) KCE-1MNA EPV300M
種別 散乱光測定式 ひずみ式変位計 ロードセル 磁気ひずみ変位計
測定範囲 0〜80 or 800NTU 0〜±5mm 0〜1MN 0〜300mm
出力 0〜800mV0〜±4000mV 0〜2500mV0〜10V
変換器 直結 歪変換器STA-04G 歪変換器STA-04G 直結
消費電流 10mA(3V電源)15mA15mA150mA
立上り時間 0秒(常時給電)2秒2秒2秒
メーカ 東亜ディーケーケー 東京測器研究所 東京測器研究所 興和
センサ価格
(税別)
\320,000
3V電源+11mケーブル
センサ:―
変換器\48,000円
センサ:―
変換器\48,000円
\230,000円(概算)
CFCC15m付
在庫 注文品 変換器は在庫変換器は在庫注文品
資料 PDF PDF

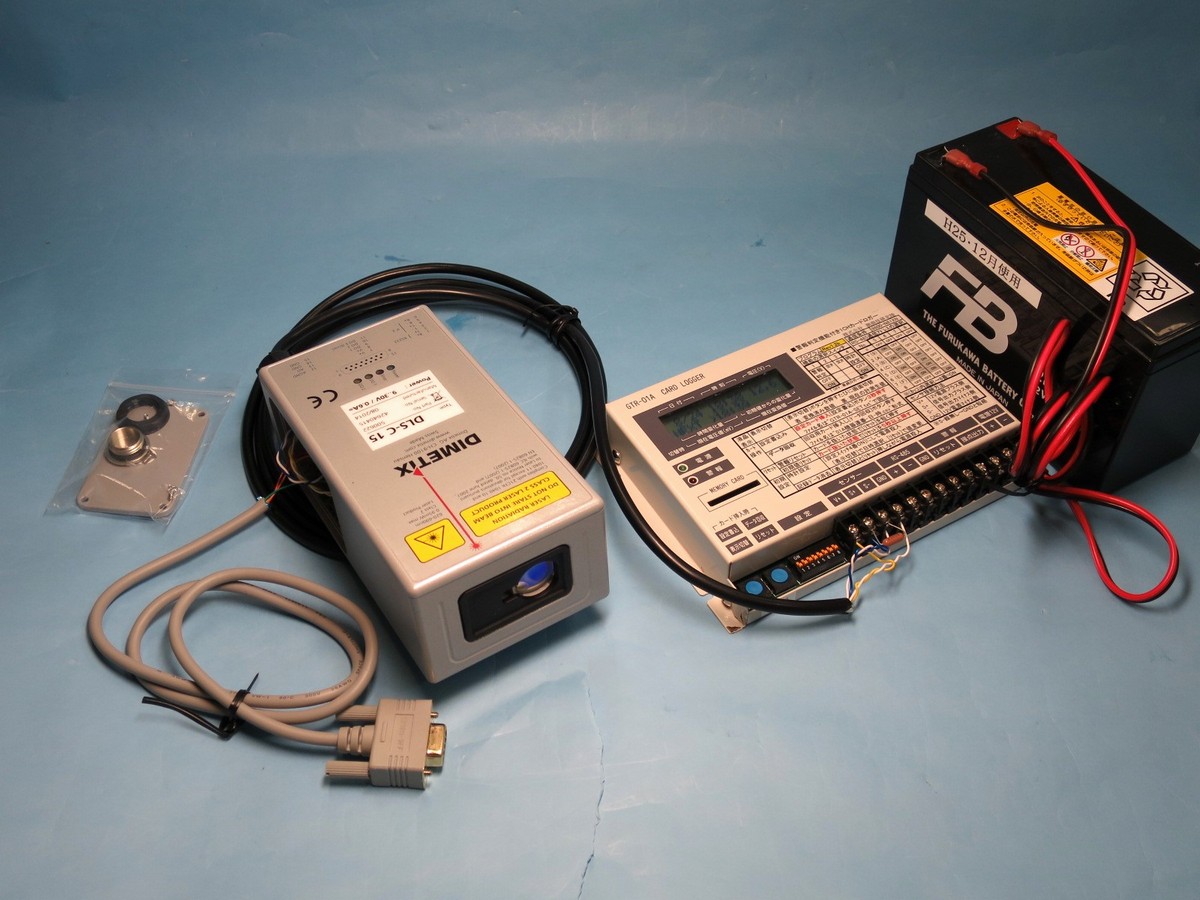

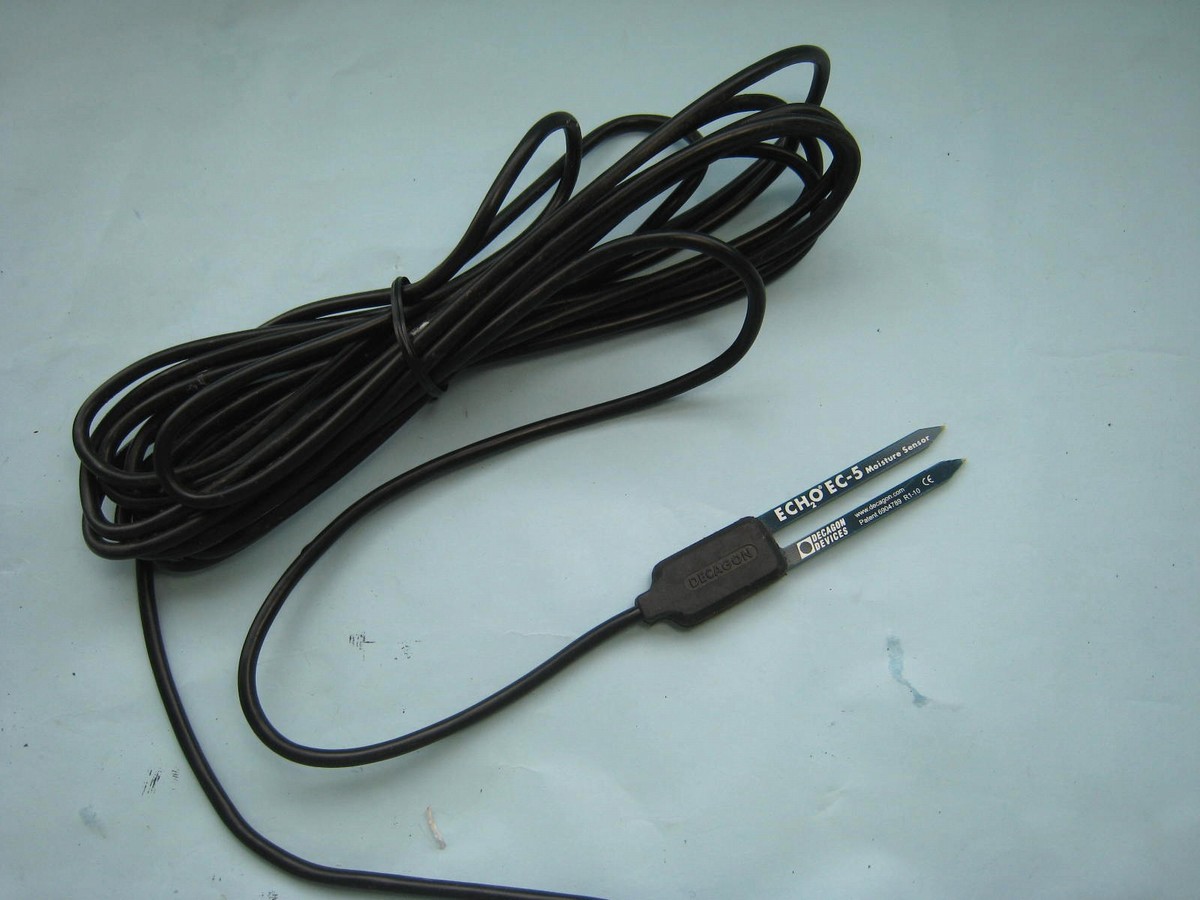

センサ名 土壌水分計 簡易水分計 レーザ積雪計 レーザ変位計
  土壌水分センサ 土壌水分センサ レーザ積雪計 レーザ変位計
型式 ML3-ThetaProbe EC-5 GLS-5000 DLS-C15
DLS-B15
種別 ADR式水分センサ 静電容量式水分計 レーザ距離センサ レーザ距離センサ
測定範囲 0〜60% 0〜100% 50〜5000mm 0〜65m(可変)
出力 0〜1V0.5〜2V 0.2〜20mA0〜20mA
変換器 直結 5V安定化電源 250Ω抵抗
電圧12/24V変換器
必要に応じローパスフィルタ付加
消費電流 18mA10mA120mA150mA
立上り時間 2秒2秒3秒以上3秒以上(〜15秒)
メーカ Delta-T社 Decagon社 ジオテクサービス Dimetix社
センサ価格
(税別)
\140,000〜\20,000円
5V電源\3,000
\300,000円
在庫 注文品 受注生産 受注生産注文品
資料 PDF PDF

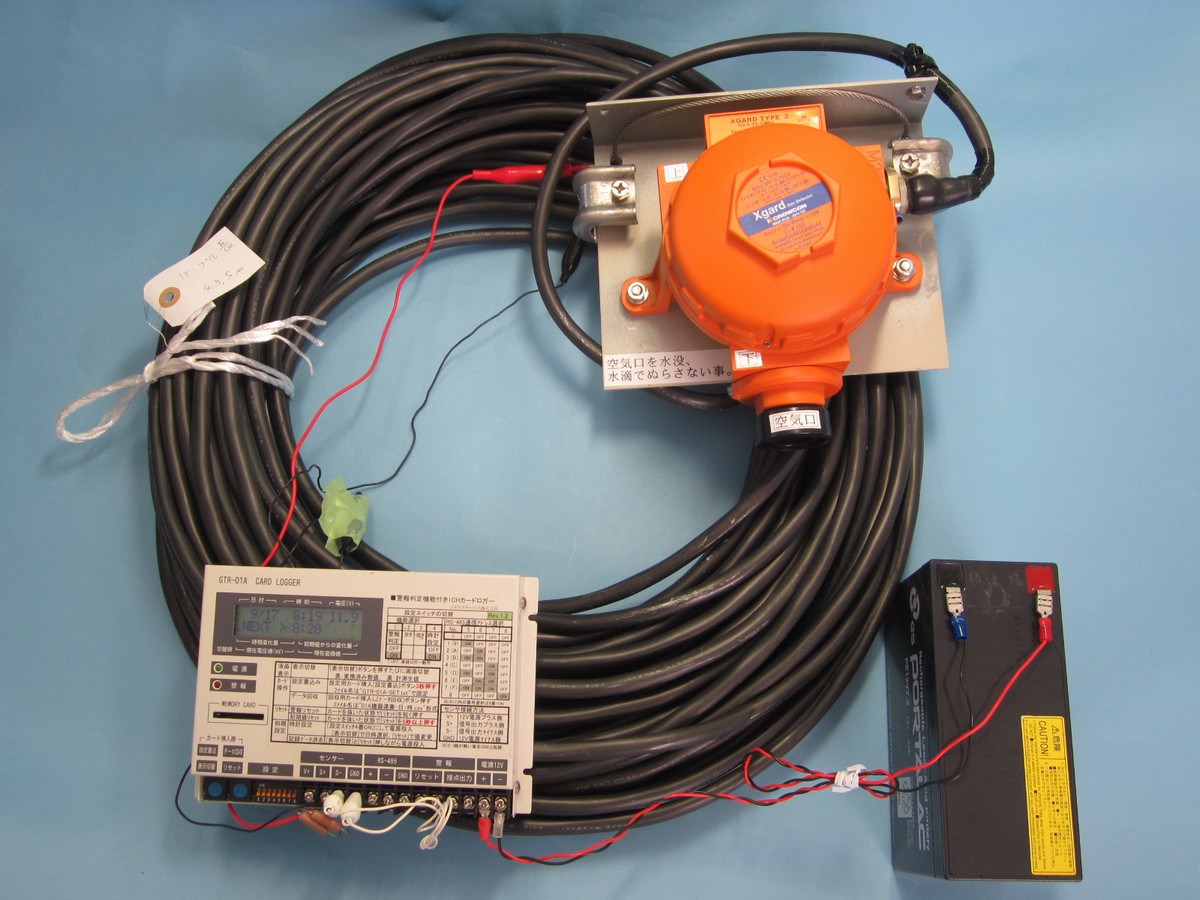

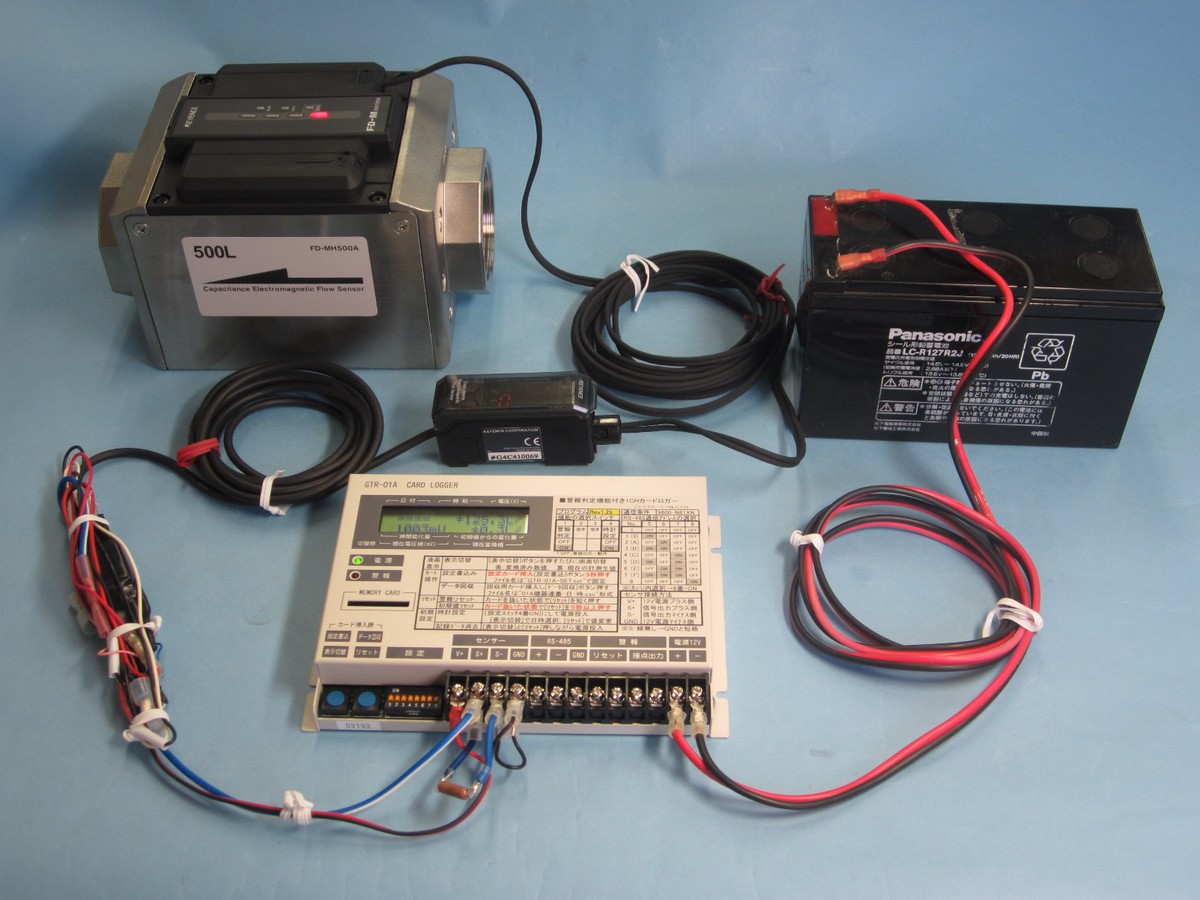

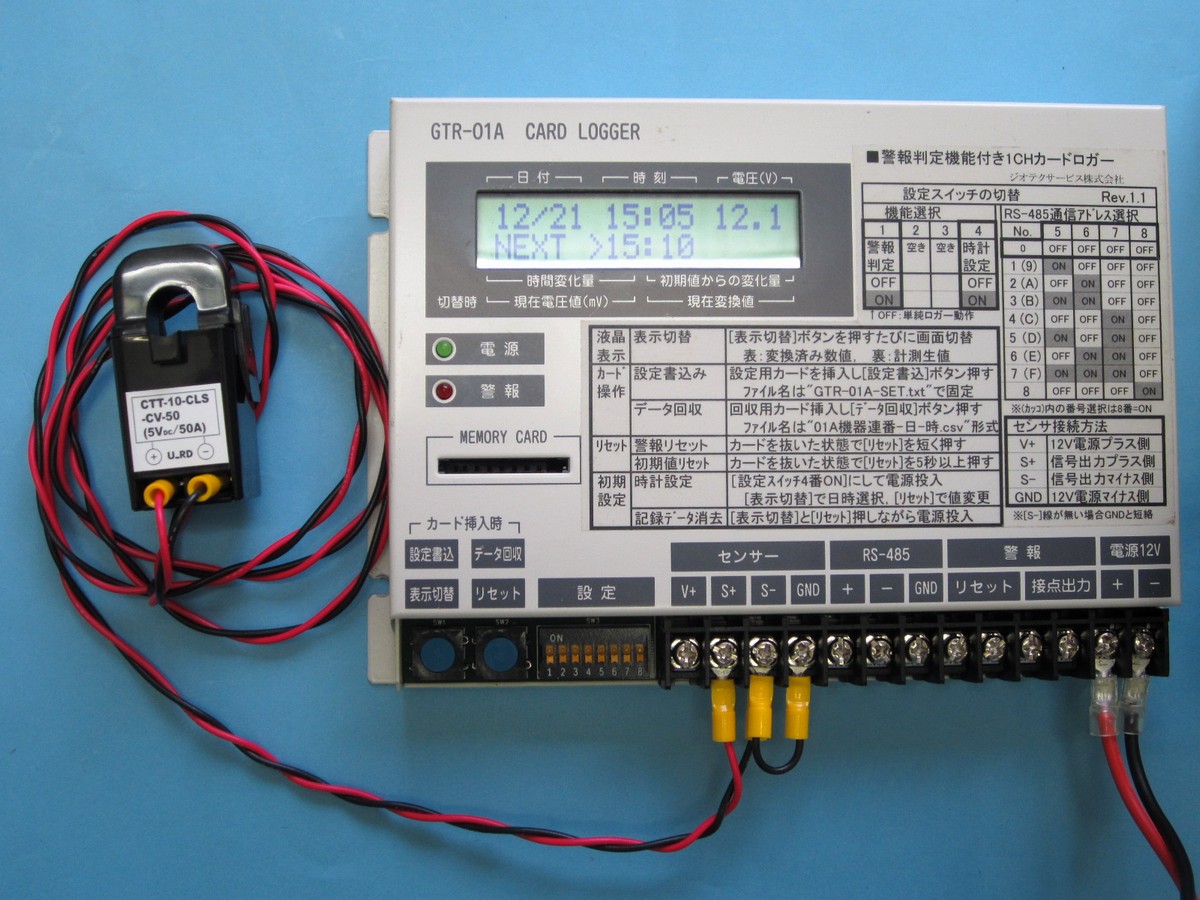

センサ名 地盤沈下計 酸素濃度計 電磁流量計 CT変換器
  地盤沈下計 酸素濃度センサ 電磁流量センサ CT電流センサ
型式 EH-300-S X-gard O2FD-MH-500A クランプ型CT
種別 磁気歪式変位センサ ガス濃度センサ電磁流量センサ クランプ型電流センサ
測定範囲 0〜300mm
分解能0.03mm
0〜25%
(標準20.5%)
0〜2000l/min 0〜10A(Max100A)
出力 0〜10V4〜20mA 4〜20mA 0〜5V
変換器 12/24V変換器125Ω抵抗250Ω抵抗
12/24V変換器
直結
消費電流 50mA20mA180mA0
立上り時間 2秒5秒以上10秒以上0秒
メーカ MTSCroucon社キーエンス各社
センサ価格
(税別)
\180,000円
架台2〜8万円
\200,000円〜 \280,000円〜\10,000円〜
在庫 受注生産注文品注文品受注生産
資料 PDF
 ※消費電流や価格は、センサ単体の数値です。ロガーや電源等の周辺機材は含みません。
 ※価格”\○○〜”の表示は、ケーブル長等の仕様で価格が変わるので、大まかな目安です。
 ※価格表示が無いものについては、メーカや販売店に、直接お問い合わせください。
 ※在庫品は通常は、最低5台程度を確保していますが、一時的な在庫切れもあります。

Top

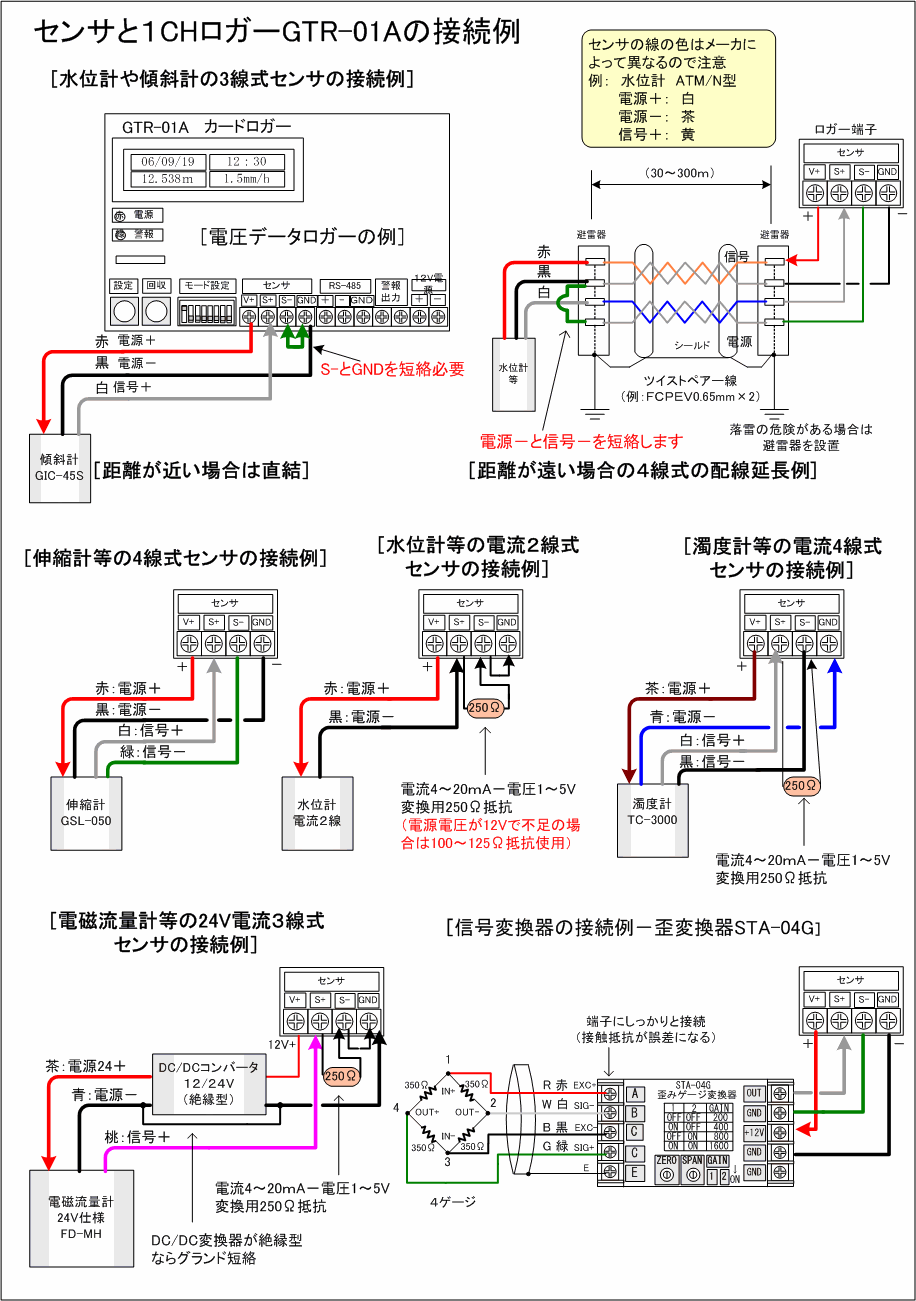

センサ接続方法

代表的なセンサと通信機器の接続例です。0〜5V,1〜5V,4〜20mAなどの汎用的な工業用センサのほかにも,ひずみ,PT,熱電対,差動トランスなど特殊なセンサも、専用変換器を利用することで接続できます。

図を拡大する GTR-01Aの接続図PDF版を表示
GTR-01Aの接続図

※センサや変換器のケーブルの色や極性はメーカによって異なります。上図は一例なので,それぞれの仕様書を確認してください。

Top

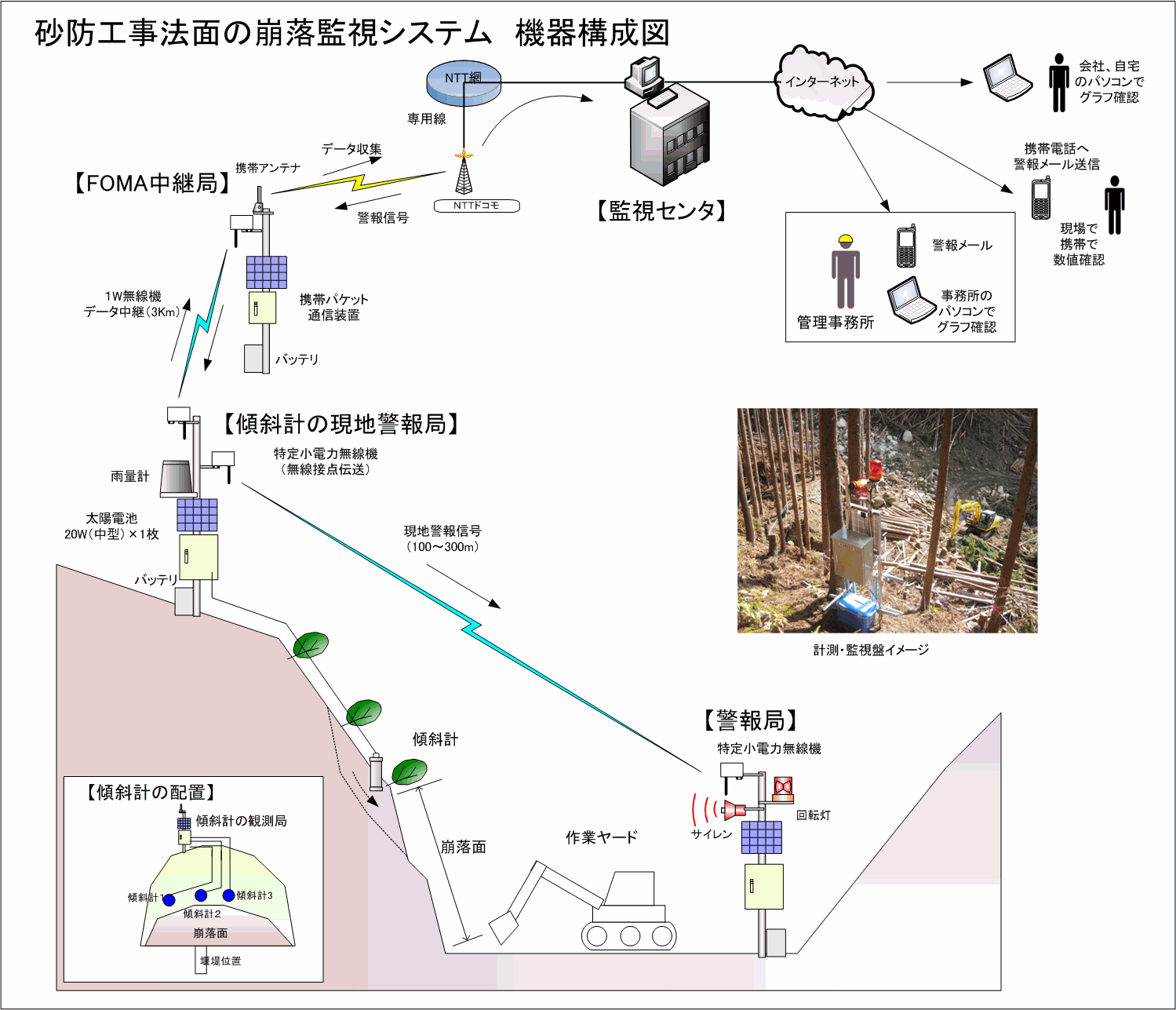

計測システム例その1(無線方式)

現地警報と無線+携帯パケット通信による遠隔監視システム構築例
図を拡大する 1CHロガーGTR-01Aの現地警報システム構成例 PDF版を表示
1CHロガーGTR-01Aの現地警報システム構成例

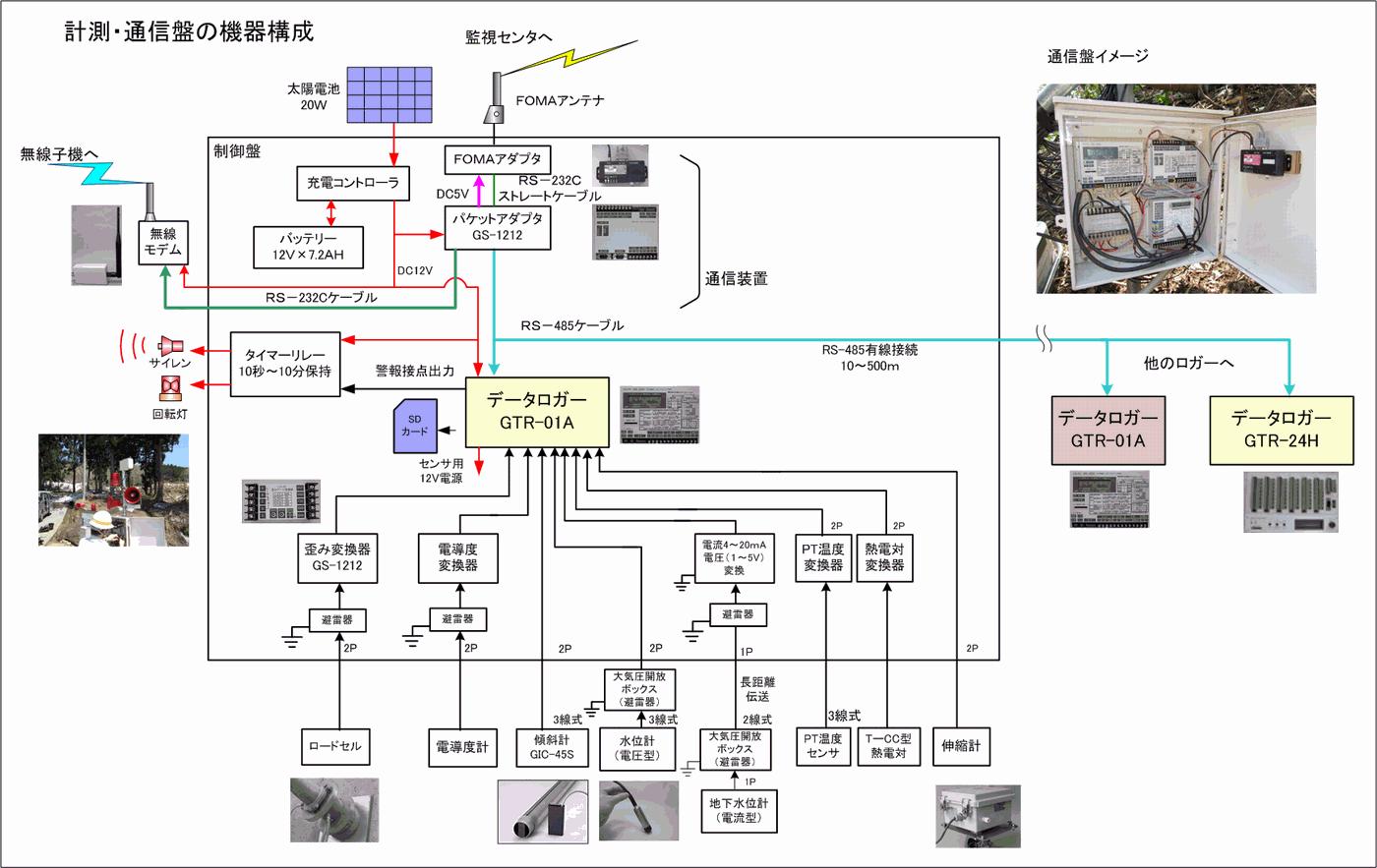

警報ロガー通信盤の機器構成と配線接続例
図を拡大する 1CHロガーGTR-01Aの通信盤の機器構成と配線接続例PDF版を表示
1CHロガーGTR-01Aの通信盤の機器構成と配線接続例

Top

計測システム例その2(RS-485有線方式)

RS-485接続+携帯パケット通信による遠隔監視システム構築例
1本のRS-485ライン上に最大15台のロガーを接続可能です。通信速度は9600bps固定です。
なお、RS-485配線が数100mと長い場合は、ロガー1台ごとに独立ソーラ電源が望ましい場合や、雷の常習地域では避雷器が必要になる場合があります。

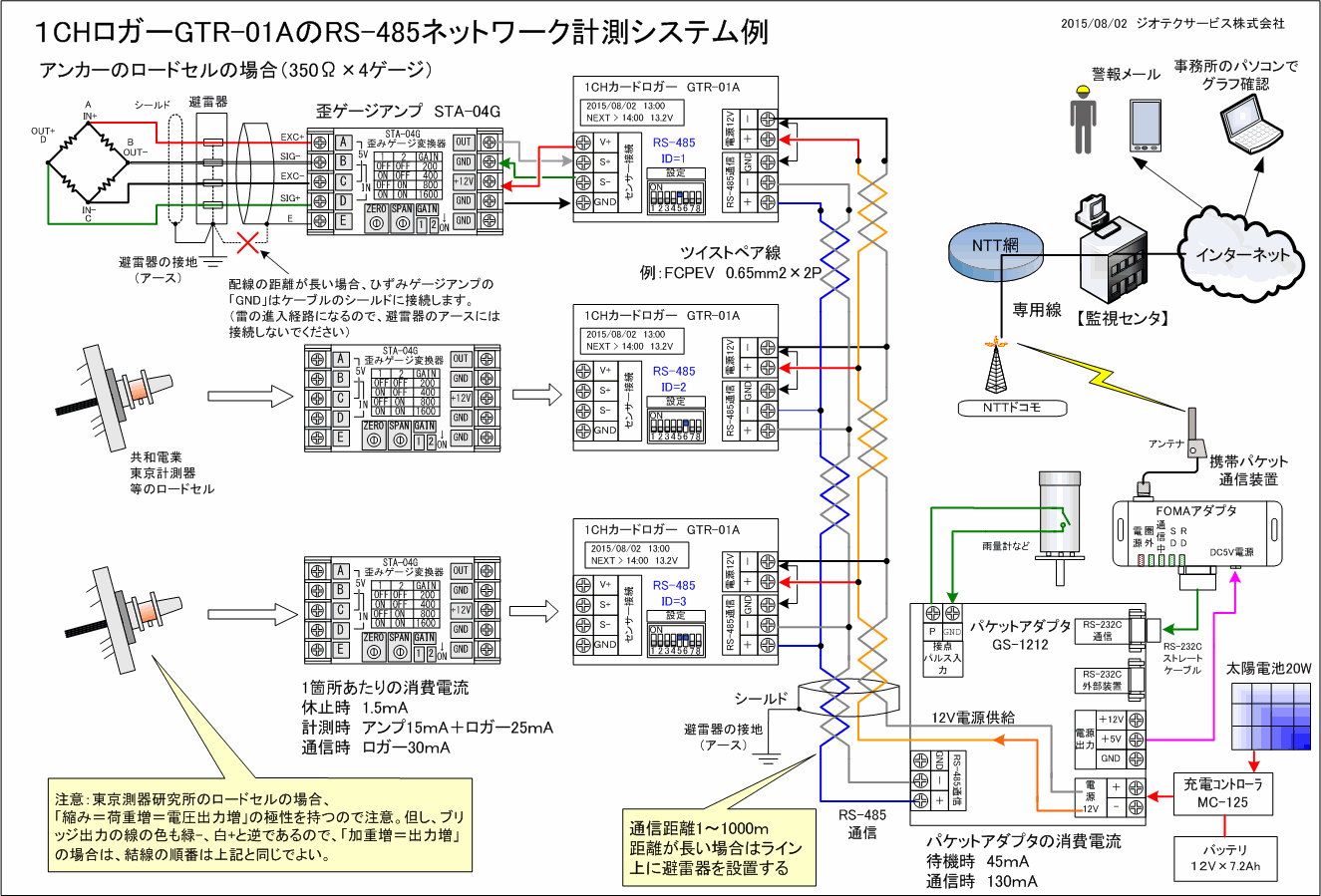

図を拡大する 1CHロガーGTR-01AのRS-485ネットワーク接続例PDF版を表示
1CHロガーGTR-01AのRS-485ネットワーク接続例

Top

使用上の注意点

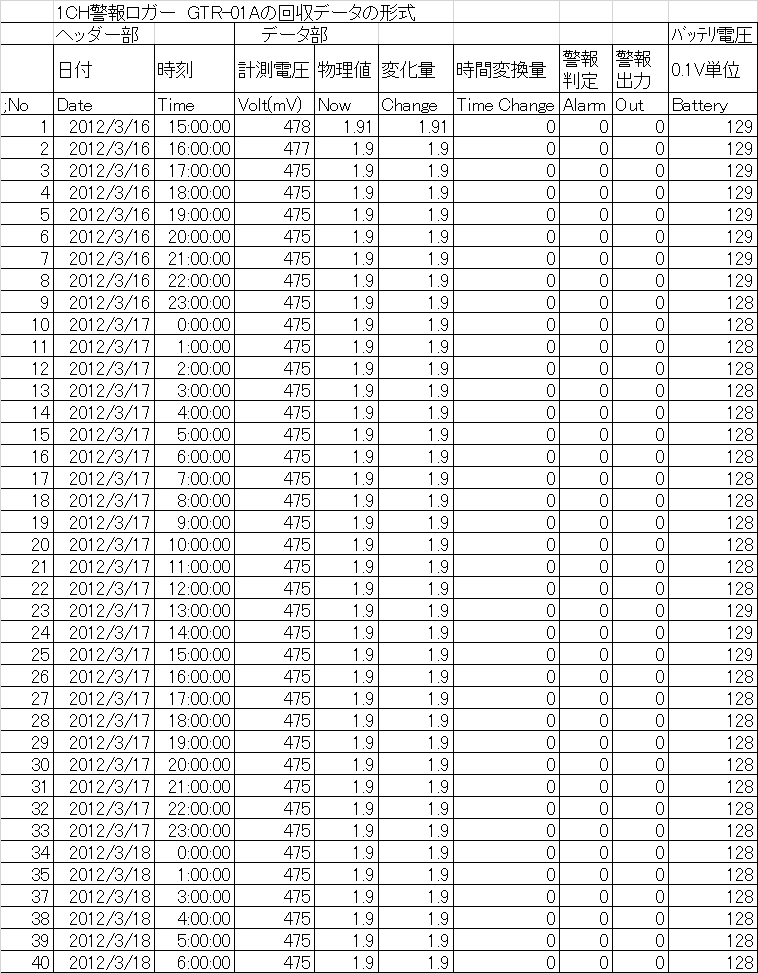

GTR-01AのSDカード回収データ例
データはCSVファイル形式です
■ロガーのデータはSDカードにCSVファイルで回収できます

SDカードを挿して、「データ回収」ボタンを押すと、内部メモリに保存されたデータが、SDカードにコピーされます。
メモ帳等で開くとカンマ区切りのテキストファイルとして表示されます。エクセルで開くと罫線付きの表形式で表示されます

ファイル名:「ロガー製造番号-回収日付-時刻+拡張子CSV」
   例:"01A01018-120323-162119.csv"
   データ例(CSVファイル)をダウンロードする
先頭の製造番号部分は、パソコンをRS-232Cで接続し、任意の名称に書き換えることも可能です。

■データの形式はカンマ区切りのCSVファイルです

1行のデータは先頭から,「連番1〜20000,日付,時刻,計測した電圧生値(mV単位),物理量への変換値,初期値からの変化量,時間変化量,警報判定有無,警報出力有無,電源電圧(0.1V単位),末尾[LF]コード」となります。
なお、通信回線を通じてデータ回収を行った場合には、先頭の連番は付きません。

価格

1CHカードロガー GTR-01Aの価格

標準価格表
品名 税別価格 備考
カードロガー
GTR-01A
\138,000SDカードは付属しません。
台数が多い場合は別途見積りいたします。

※2023年12月に1CHロガーGTR-01Aの販売は終了しました

  後継機の4CHロガー GTR-04Gをご検討ください

※試験用の評価機の貸し出しも行っております。お声がけください。
